| Lieu d'origine: | Shenzhen |
|---|---|
| Nom de marque: | TYF |
| Certification: | CE,RoHs |
| Numéro de modèle: | ML2421 |
| Quantité de commande min: | Négociation |
| Prix: | negotiable |
| Délai de livraison: | 5-7 jours |
| Conditions de paiement: | D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 1 000 000 PCS/day |
| Puissance: | 30W | Émission de la couleur: | Blanc blanc et naturel chaud, blanc frais |
|---|---|---|---|
| Matériel de puce: | Bridgelux | Type: | ÉPI LED |
| Application: | mené élevez la lampe | Product name: | Chip LED Cob |
| Mettre en évidence: | 20w épi de la puce LED,Haut épi de la puce LED de C.P.,puce d'épi de 30w LED |
||

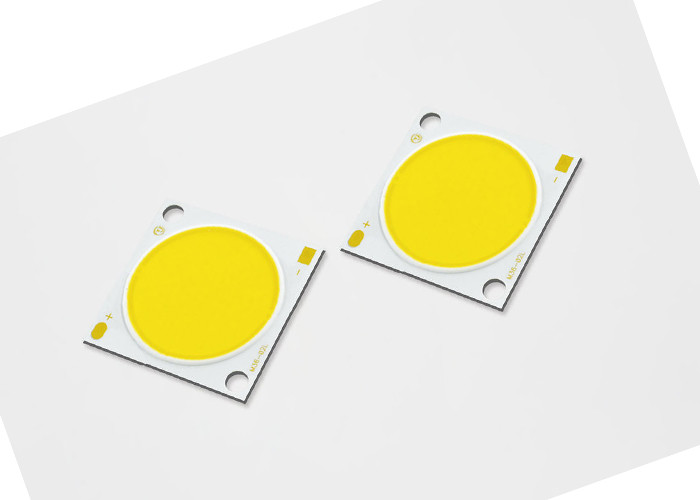

génération de chauffage de haut de C.P. de 20w 30w basse épi de la puce LED pour la lumière instantanée menée
Caractéristique :
• Le produit a une efficacité typique de 128 lm/W pour 3000K, C.P. 80.
• Il a une source lumineuse élevée compacte de densité de flux.
• Le produit offre l'illumination uniforme et de haute qualité.
• Les options de C.P. du minimum 70, 80, et 90 sont disponibles.
• Il a un chemin thermique profilé.
• Le produit est l'ÉNERGIE STAR®/norme ANSI conforme avec la structure binning de couleur avec la norme de 2, 3, et 5 SDCM.
• Il est plus de rendement optimum qu'incandescent, l'halogène, et les lampes fluorescentes.
• Le produit peut opérer le C.C de tension à haute tension ou basse.
• Le logo de série et de société de produit sont sur l'avant.
• Le produit est RoHS conforme.
La désignation de numéro de la pièce pour des rangées de la série LED de TYF ml est expliquée comme suit :
|
Numéro de la pièce |
Puissance typique (w) | Le TDC nominal (k) |
C.P. |
Flux pulsé minimum (LM) | Flux pulsé typique (LM) | Tension typique (v) | Actuel nominal (mA) | Efficacité typique (lm/W) |
| CL25171210P430E*7 | 30,6 | 3000 K | 70 | 4468 | 4804 | 34 | 900 | 157 |
| CL25171210P435E*7 | 30,6 | 3500 K | 70 | 4553 | 4896 | 34 | 900 | 160 |
| CL25171210P440E*7 | 30,6 | 4000 K | 70 | 4639 | 4988 | 34 | 900 | 163 |
| CL25171210P450E*7 | 30,6 | 5000 K | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P457E*7 | 30,6 | 5700 K | 70 | 4724 | 5080 | 34 | 900 | 166 |
| CL25171210P465E*7 | 30,6 | 6500 K | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P422E*8 | 30,6 | 2200 K | 80 | 3785 | 4070 | 34 | 900 | 133 |
| CL25171210P427E*8 | 30,6 | 2700 K | 80 | 4013 | 4315 | 34 | 900 | 141 |
| CL25171210P430E*8 | 30,6 | 3000 K | 80 | 4183 | 4498 | 34 | 900 | 147 |
| CL25171210P435E*8 | 30,6 | 3500 K | 80 | 4240 | 4559 | 34 | 900 | 149 |
| CL25171210P440E*8 | 30,6 | 4000 K | 80 | 4297 | 4621 | 34 | 900 | 151 |
| CL25171210P450E*8 | 30,6 | 5000 K | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P457E*8 | 30,6 | 5700 K | 80 | 4354 | 4681 | 34 | 900 | 153 |
| CL25171210P465E*8 | 30,6 | 6500 K | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P422E*9 | 30,6 | 2200 K | 90 | 3187 | 3427 | 34 | 900 | 112 |
| CL25171210P427E*9 | 30,6 | 2700 K | 90 | 3415 | 3672 | 34 | 900 | 120 |
| CL25171210P430E*9 | 30,6 | 3000 K | 90 | 3586 | 3856 | 34 | 900 | 126 |
| CL25171210P435E*9 | 30,6 | 3500 K | 90 | 3643 | 3917 | 34 | 900 | 128 |
| CL25171210P440E*9 | 30,6 | 4000 K | 90 | 3671 | 3947 | 34 | 900 | 129 |
| CL25171210P450E*9 | 30,6 | 5000 K | 90 | 3700 | 3978 | 34 | 900 | 130 |
| CL25171210P457E*9 | 30,6 | 5700 K | 90 | 3728 | 4008 | 34 | 900 | 131 |
5,1 l'information de Binning de couleur
Le schéma 1 : Graphique des poubelles d'essai dans l'espace chromatique de x/y (conditions d'essai pulsées, Tj = 25°C)
CIE1931-x
Tableau 38 : 2-Step à 5 définitions de poubelle de couleur d'ellipse de macadam d'étape pour la chaîne de noyau d'épi de TYF
|
Nominal LE TDC |
Point central | AXE PRINCIPAL (a, b) |
Ellipse
Ange de rotation, θ |
|||
| X | Y | 2-Step | 3-Step | 5-Step | ||
| 2200K | 0,5018 | 0,4153 | (0,0048, 0,0027) | (0,0072, 0,0041) | (0,0120, 0,0067) | 39,9 |
| 2500K | 0,4806 | 0,4141 | (0,0050, 0,0027) | (0,0076, 0,0041) | (0,0126, 0,0068) | 53,1 |
| 2700K | 0,4575 | 0,4101 | (0,0053, 0,0027) | (0,0080, 0,0041) | (0,0133, 0,0068) | 54,1 |
| 3000K | 0,4338 | 0,4030 | (0,0057, 0,0028) | (0,0086, 0,0042) | (0,0142, 0,0069) | 53,7 |
| 3500K | 0,4073 | 0,3917 | (0,0062, 0,0028) | (0,0093, 0,0041) | (0,0155, 0,0069) | 54,0 |
| 4000K | 0,3818 | 0,3797 | (0,0063, 0,0027) | (0,0093, 0,0042) | (0,0157, 0,0068) | 53,4 |
| 5000K | 0,3447 | 0,3553 | (0,0054, 0,0024) | (0,0081, 0,0035) | (0,0135, 0,0059) | 59,8 |
| 5700K | 0,3290 | 0,3417 | (0,0048, 0,0021) | (0,0072, 0,0032) | (0,0119, 0,0052) | 58,8 |
| 6500K | 0,3123 | 0,3282 | (0,0044, 0,0018) | (0,0066, 0,0027) | (0,0110, 0,0045) | 58,1 |
Notes pour le tableau 39 :
Notes : 1. Toute la tolérance de dimension est ±0.2mm sauf indication contraire. 2. point de mesure de comité technique à la cathode
ÉTAT DE SOUDURE RECOMMANDÉ
Pour la soudure manuelle. Veuillez employer la soudure sans plomb et la soudure sera mise en application utilisant un peu de soudure à a
la température inférieur 350C, et sera finie d'ici 3,5 secondes pour une terre. Aucune force externe ne sera appliquée
à la pièce de résine tandis que la soudure est mise en application. Le prochain processus de la soudure devrait être suivi après que le produit ait
retour à la température ambiante. PRÉCAUTION : CONTRÔLE DE TEMPÉRATURE
