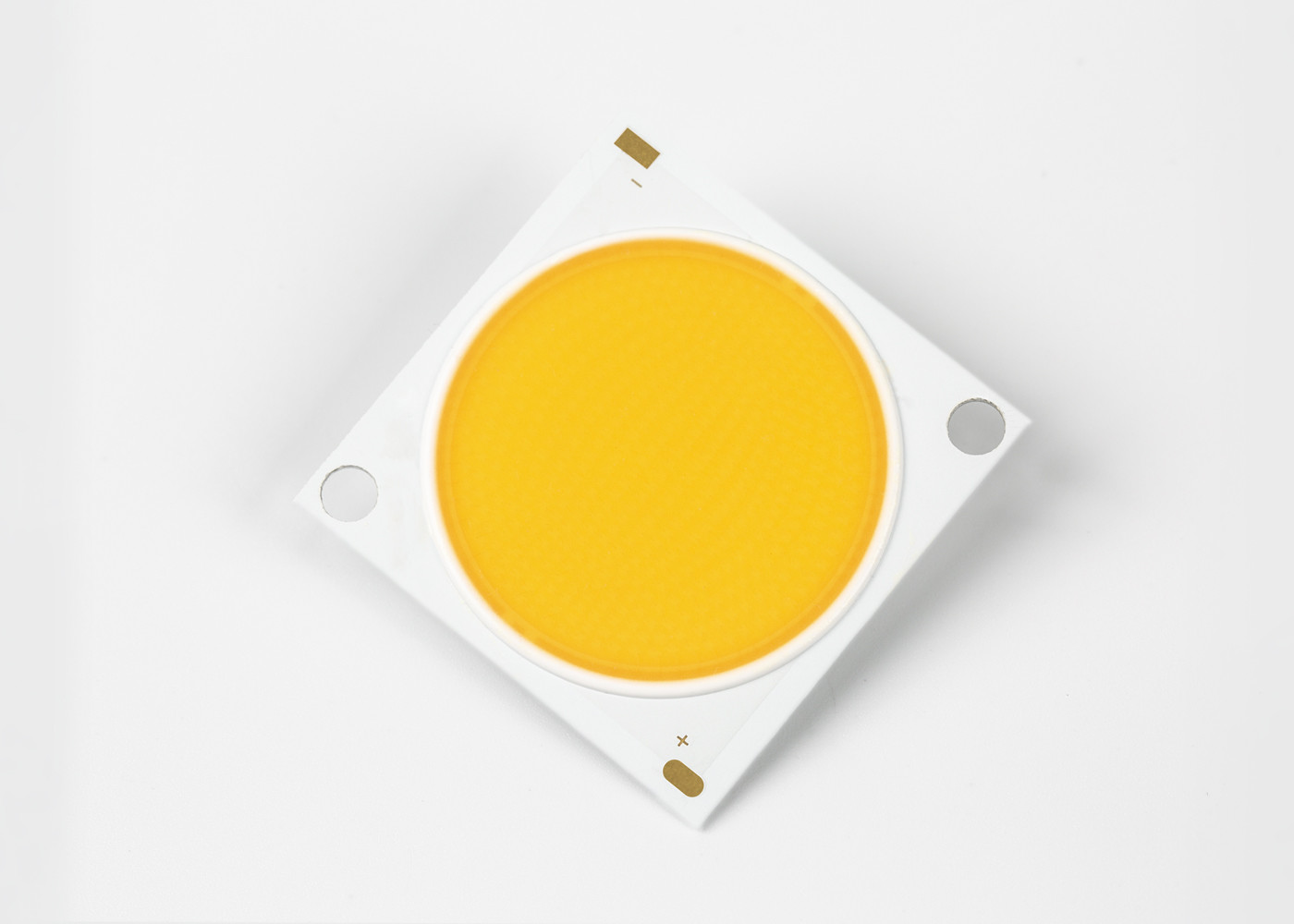

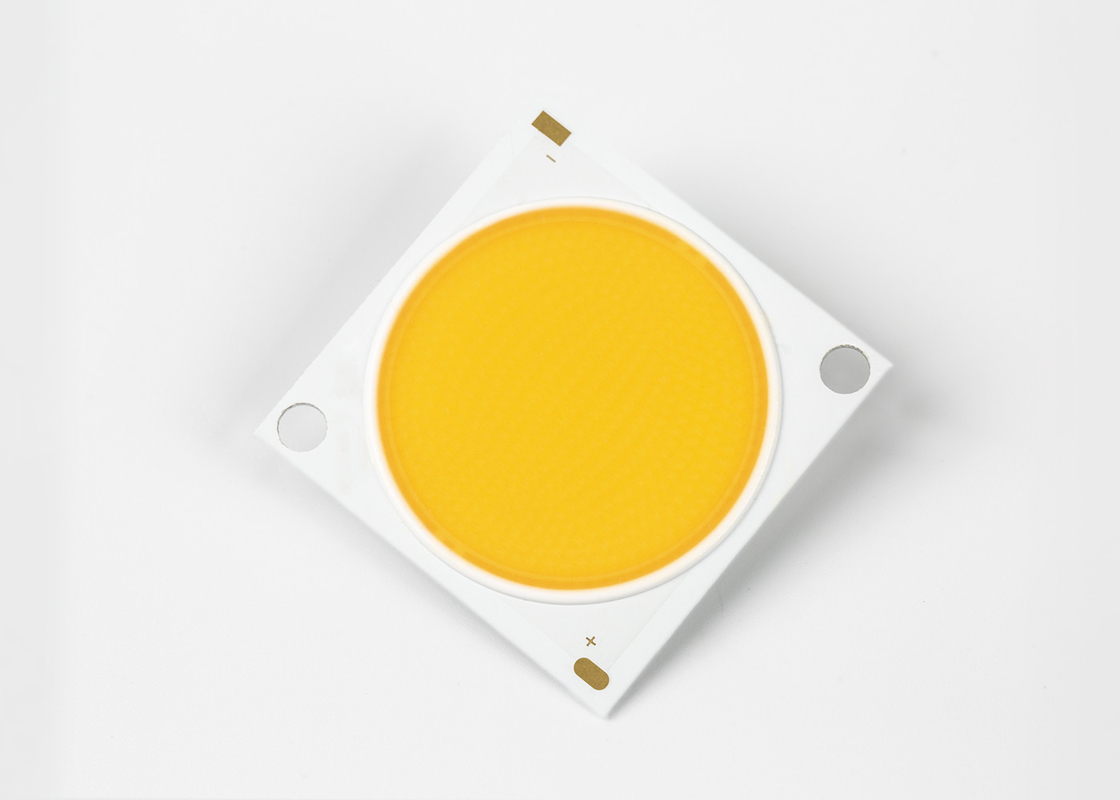

30W 36V Residencial Commerical Light Puces LED d'intérieur haute puissance COB LED Bridgelux RA90
• Efficacité de 155 lm/W typique pour 3000K, 80CRI
• Source lumineuse compacte à haute densité de flux
• Éclairage uniforme de haute qualité
• Options d'IRC minimum de 70, 80 et 90
• Chemin thermique StreaCLined
• Classement des couleurs conforme ENERGY STAR®/ANSI
structure avec norme 2, 3 et 5 SDCM
Caractéristiques DeLED Cob haute puissance
1. Bonnes performances thermiques et large canal chaud.
2. La tache est uniforme.
3. Économie d'énergie et protection de l'environnement, efficacité lumineuse élevée.
4. Haute luminosité, faible dégradation de la lumière, poli.
5. Facile à utiliser et facile à installer.
6. Forte capacité antistatique.
La désignation du numéro de pièce pour les matrices de LED de la série TYF ML est expliquée comme suit :
|
Numéro d'article
|
Puissance typique (W) |
TCC nominal (K) |
IRC
|
Flux pulsé minimal (lm) |
Flux pulsé typique (lm) |
Tension typique (V) |
Courant nominal (mA) |
Efficacité typique (lm/W) |
| CL25171210P430E*7 |
30.6 |
3000K |
70 |
4468 |
4804 |
34 |
900 |
157 |
| CL25171210P435E*7 |
30.6 |
3500K |
70 |
4553 |
4896 |
34 |
900 |
160 |
| CL25171210P440E*7 |
30.6 |
4000K |
70 |
4639 |
4988 |
34 |
900 |
163 |
| CL25171210P450E*7 |
30.6 |
5000K |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P457E*7 |
30.6 |
5700K |
70 |
4724 |
5080 |
34 |
900 |
166 |
| CL25171210P465E*7 |
30.6 |
6500K |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P422E*8 |
30.6 |
2200K |
80 |
3785 |
4070 |
34 |
900 |
133 |
| CL25171210P427E*8 |
30.6 |
2700K |
80 |
4013 |
4315 |
34 |
900 |
141 |
| CL25171210P430E*8 |
30.6 |
3000K |
80 |
4183 |
4498 |
34 |
900 |
147 |
| CL25171210P435E*8 |
30.6 |
3500K |
80 |
4240 |
4559 |
34 |
900 |
149 |
| CL25171210P440E*8 |
30.6 |
4000K |
80 |
4297 |
4621 |
34 |
900 |
151 |
| CL25171210P450E*8 |
30.6 |
5000K |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P457E*8 |
30.6 |
5700K |
80 |
4354 |
4681 |
34 |
900 |
153 |
| CL25171210P465E*8 |
30.6 |
6500K |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P422E*9 |
30.6 |
2200K |
90 |
3187 |
3427 |
34 |
900 |
112 |
| CL25171210P427E*9 |
30.6 |
2700K |
90 |
3415 |
3672 |
34 |
900 |
120 |
| CL25171210P430E*9 |
30.6 |
3000K |
90 |
3586 |
3856 |
34 |
900 |
126 |
| CL25171210P435E*9 |
30.6 |
3500K |
90 |
3643 |
3917 |
34 |
900 |
128 |
| CL25171210P440E*9 |
30.6 |
4000K |
90 |
3671 |
3947 |
34 |
900 |
129 |
| CL25171210P450E*9 |
30.6 |
5000K |
90 |
3700 |
3978 |
34 |
900 |
130 |
| CL25171210P457E*9 |
30.6 |
5700K |
90 |
3728 |
4008 |
34 |
900 |
131 |
5.1 Informations sur le regroupement des couleurs
Figure 1 : Graphique des bacs de test dans l'espace colorimétrique xy (conditions de test pulsées, Tj = 25 °C)
CIE1931-x
Tableau 38 : Définitions des groupes de couleurs d'ellipse MacAdam en 2 étapes à 5 étapes pour la gamme de base TYF CoB
|
Nominal
CCT
|
Point central |
AXE MAJEUR (a , b) |
Ellipse
Ange de rotation, θ
|
| X |
Oui |
2 étapes |
3 étapes |
5 étapes |
| 2200K |
0,5018 |
0,4153 |
(0.0048 , 0.0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
Remarques pour le tableau 39 :
- Entraînement des matrices à des courants plus élevés, mais la maintenance du flux lumineux peut être réduite.
- Un déclassement de courant approprié doit être observé pour maintenir la température de jonction en dessous du maximum
- Le fonctionnement pulsé avec un courant de commande de crête égal au courant direct pulsé de crête indiqué est acceptable si le temps d'activation de l'impulsion est ≤ 1 ms par cycle et le cycle de service est ≤ 10 %
- Les diodes électroluminescentes ne sont pas conçues pour être pilotées en tension inverse et ne produiront pas de lumière dans ces conditions.Note maximale fournie à titre indicatif.
Remarques : 1. Toutes les tolérances dimensionnelles sont de ±0,2 mm, sauf indication contraire.2. Point de mesure Tc à la cathode
CONDITION DE SOUDURE RECOMMANDÉE
Pour soudure manuelle.Veuillez utiliser une soudure sans plomb et la soudure doit être mise en œuvre à l'aide d'une mèche à souder à un
température inférieure à 350C, et doit être terminé dans les 3,5 secondes pour un terrain.Aucune force extérieure ne doit être appliquée
à la pièce en résine lors de la mise en œuvre de la soudure.Le prochain processus de soudure doit être effectué après que le produit a
retour à température ambiante.ATTENTION : CONTRÔLE DE LA TEMPÉRATURE
