C.A. 230V a mené distorsion harmonique du module 50w de réverbère la basse avec la puce linéaire d'IC

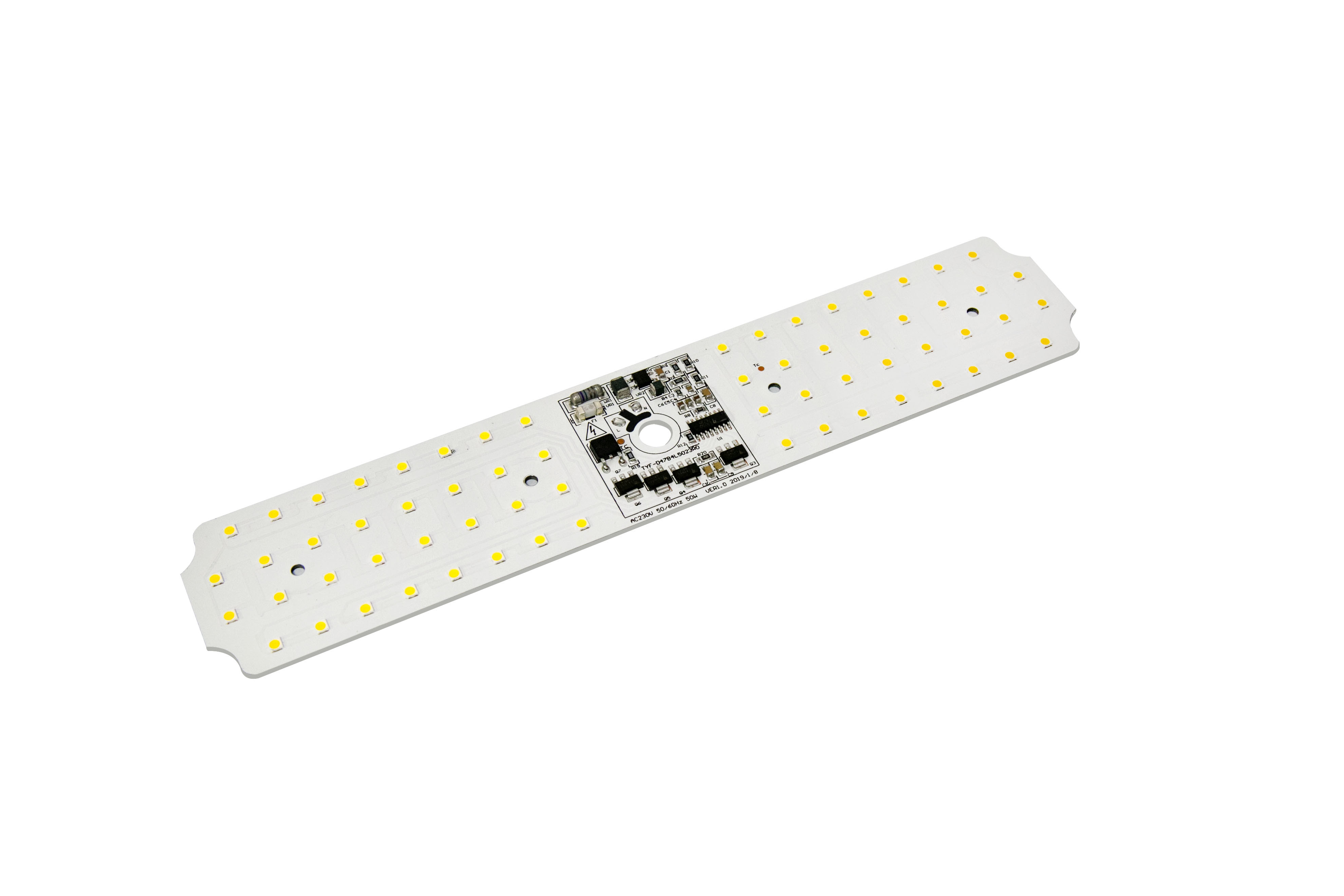

AC230V 50w a mené le module de réverbère avec la puce linéaire d'IC

TYF-D47B4L5023R0.pdf

• Relié directement à la tension CA sans conducteur ;
• Un module avec les composants intégrés ;
• Solution en un seul morceau économique ;
• Rendement élevé, facteur de puissance élevée et basse distorsion harmonique ;
• Index de rendu de couleur vive (≥70) ;
• Efficacité lumineuse élevée 130LM/W ;
• Garantie de trois ans ;
• La LED a approuvé LM80
• Application : Lumière d'inondation

1) code produit : Module de D=Self de module de C=Client

2) Code de client et code de module : si① chiffre 4 de =C puis pour le code de client autrement pour le code de module d'individu

3) Code d'IC : un caractère pour IC

4) Code de puissance :

5) Code de tension : 11=110V, 12=120V, 22=220V, 23=230V

6) Code du TDC

Poubelles de chromaticité

TYF est conforme à la norme de la norme ANSI C78.377A pour sa structure de poubelle de chromaticité. Pour chaque quadrilatère de norme ANSI pour la gamme du TDC de 2700K à 6500K, TYF fournit 5 poubelles et 3 poubelles.

Poubelle de chromaticité du schéma 4-1-1

Tableau 4-1-2 5 poubelles d'étape

Tableau 4--1-3 poubelles 3step

Courbes électriques et optiques typiques

Schéma la puissance du parent 4-2-1 contre la tension, merci =25℃

Modèle d'élément chauffant du schéma 4-2-3, merci =25℃

Note :

1) La tension de fonctionnement n'indique pas la tension maximum que les clients emploient mais la tension tolérable de moyens selon le taux de variation de la tension de chaque pays. On lui recommande que la température de protection de soudure devrait être au-dessous de 85℃.

2) Des poubelles de couleur sont définies à l'opération passagère.

3) La tolérance de la mesure à notre appareil de contrôle est Φv+/-10% et Ra+/-2.

4) Tolérance de ±5% sur la dissipation de puissance.

5) Φv est toute la sortie de flux lumineux a mesuré avec une sphère intégrée.

6) Capacité de montée subite selon IEC61000-4-5.

7) Les paramètres de modules de variantes satisfont la référence table2-2.

Notes :

1) Toutes les dimensions sont dans les millimètres. (Tolérance : ±0.2mm)

2)Échelle : Aucun

Note :

1)TYF opto. Le module de DOB est recommandé pour garder la température de jonction sous la température de jonction maximum Spec. (tableau 2-4).

La température d'avance de LED et température de carter de dessus d'IC mesurée avec le thermocouple. Les températures d'onction de LED et d'IC peuvent être calculées utilisant les formules comme suivent.

Ts_max=Tj_max-Rθj-s * palladium

Par exemple :

Si la température d'avance de LED et température de carter de dessus d'IC sont 90℃ puis la température de jonction de LED

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = ℃ 102

et la température de jonction d'IC

℃ Tj=Ts_max+Rθj-s*Pd=90 + ℃ de 15℃/W*2 W= 120

Résine de silicone de la remise de DOB (AC-COB)

TYF opto. Produits de modules de LED, emballés dans le plateau en plastique, selon la taille différente, XX PCs chaque plateau en plastique, suivant les indications du suivant. les produits sans boîte en plastique emballée dans des sacs à bulles, afin d'empêcher la pression extérieure, choisissent le sac à bulles différent, selon la taille de produit dans chaque paquet XX de produits, produit conditionné seront stockés sous forme de carton et scellés, suivant les indications du suivant.

1) xx module de PCS LED par information et emballage de boîte du plateau 4)

2) Pile et attacher du ruban adhésif de plateau, XX plateaux de module de LED et 1 supplémentaire plateaux factices chacun de boîte. Ajoutez le silicagel (1) sur le plateau

3) Garniture du joint
