Lieu d'origine: | Shenzhen (Chine). |
---|---|
Nom de marque: | TYF |
Certification: | CE CB UL ROHS |
Numéro de modèle: | D38 |
Quantité de commande min: | négociation |
Prix: | Negotiable |
Détails d'emballage: | Box |
Délai de livraison: | 15 jours ouvrables |
Conditions de paiement: | T/T, L/C, D/A, D/P |
Capacité d'approvisionnement: | 10000 |
modèle: | DQ038 | Diamètre: | φ37 |
---|---|---|---|
tension: | 220/110V | Puissance: | 10w |
TDC: | 3000K 4000K 6000K | CRI: | 80 |
Efficacité (lm/W): | 120lm/w | PF: | > 0,9 |
THD: | 20% | Obscurcissement: | Oui |
Mettre en évidence: | module mené driverless,module étanche conduit |

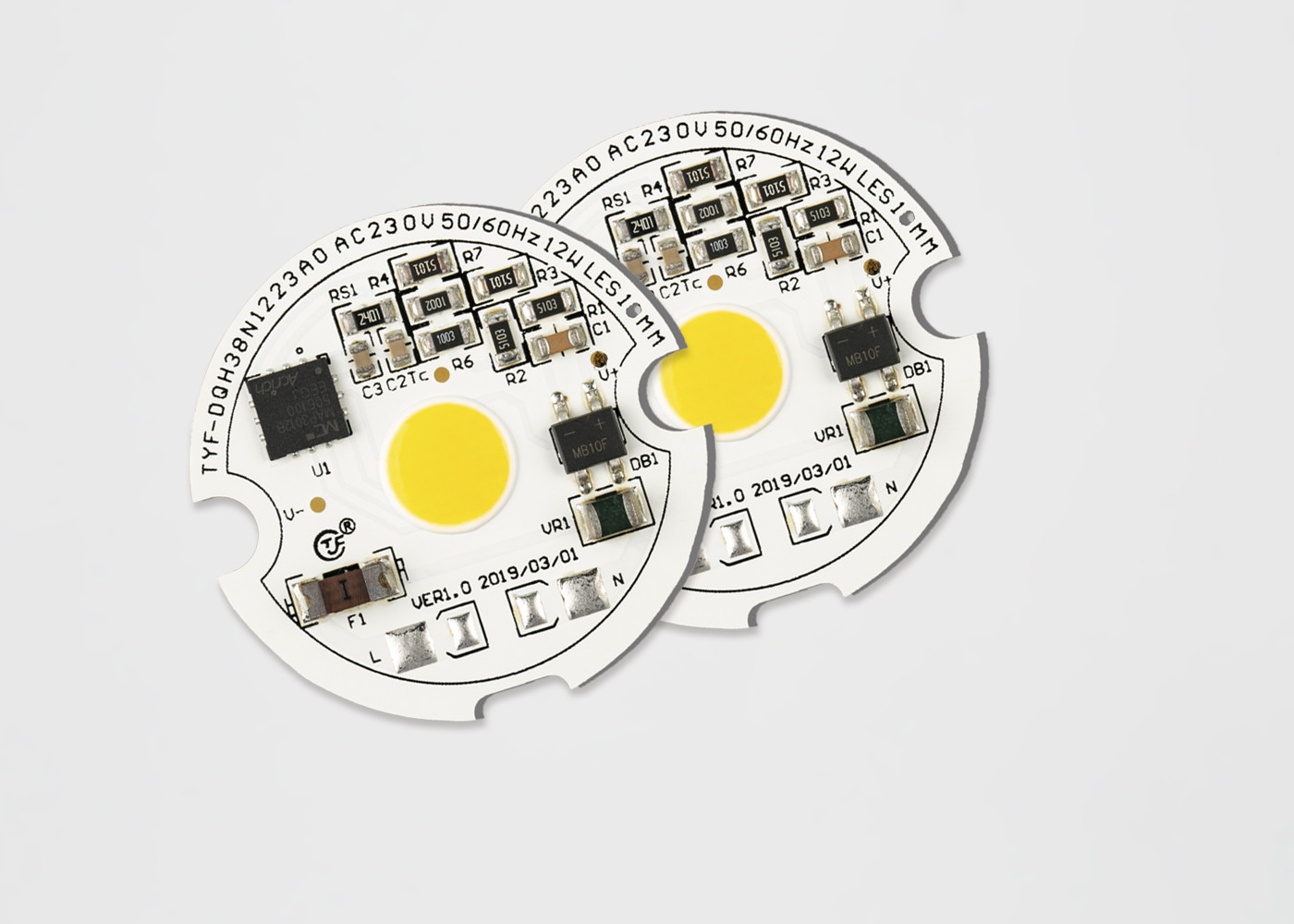

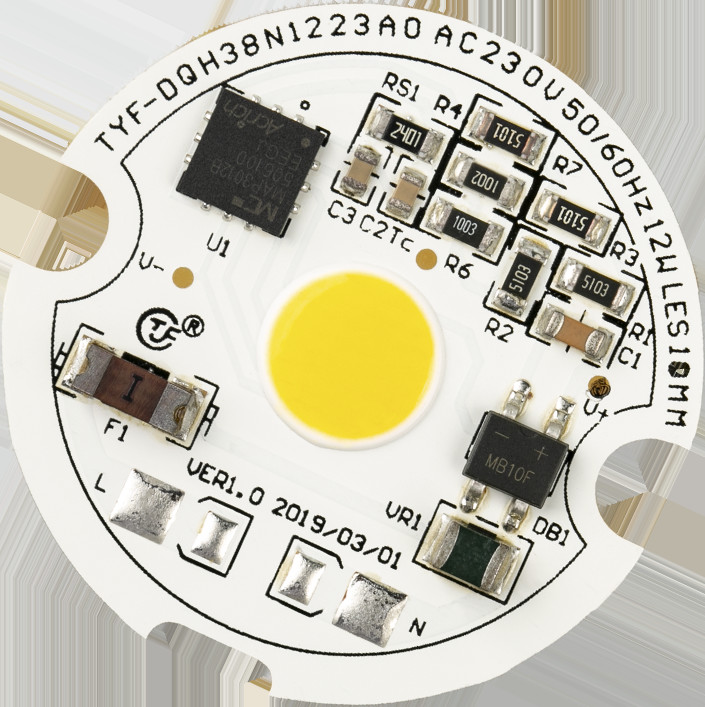

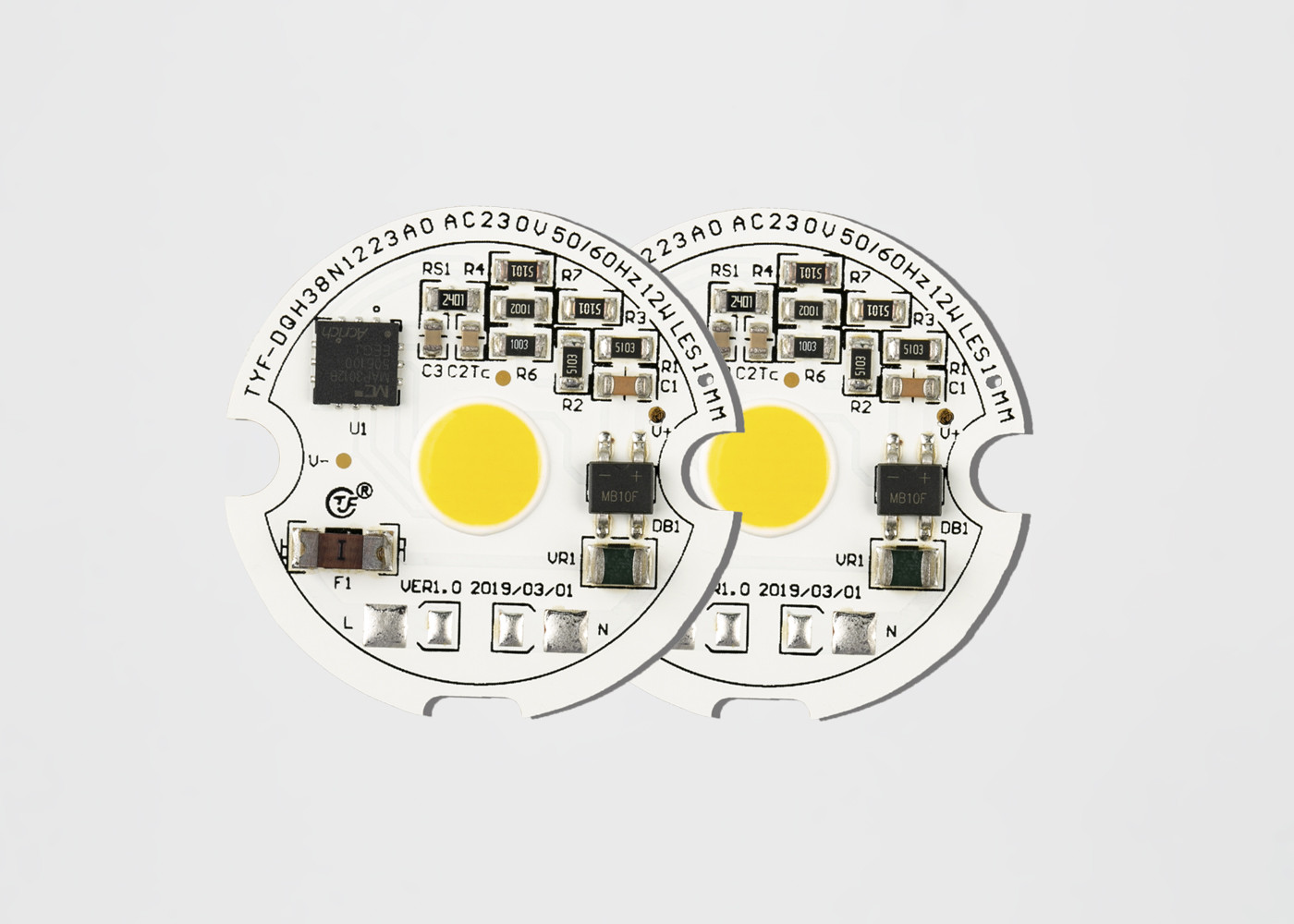

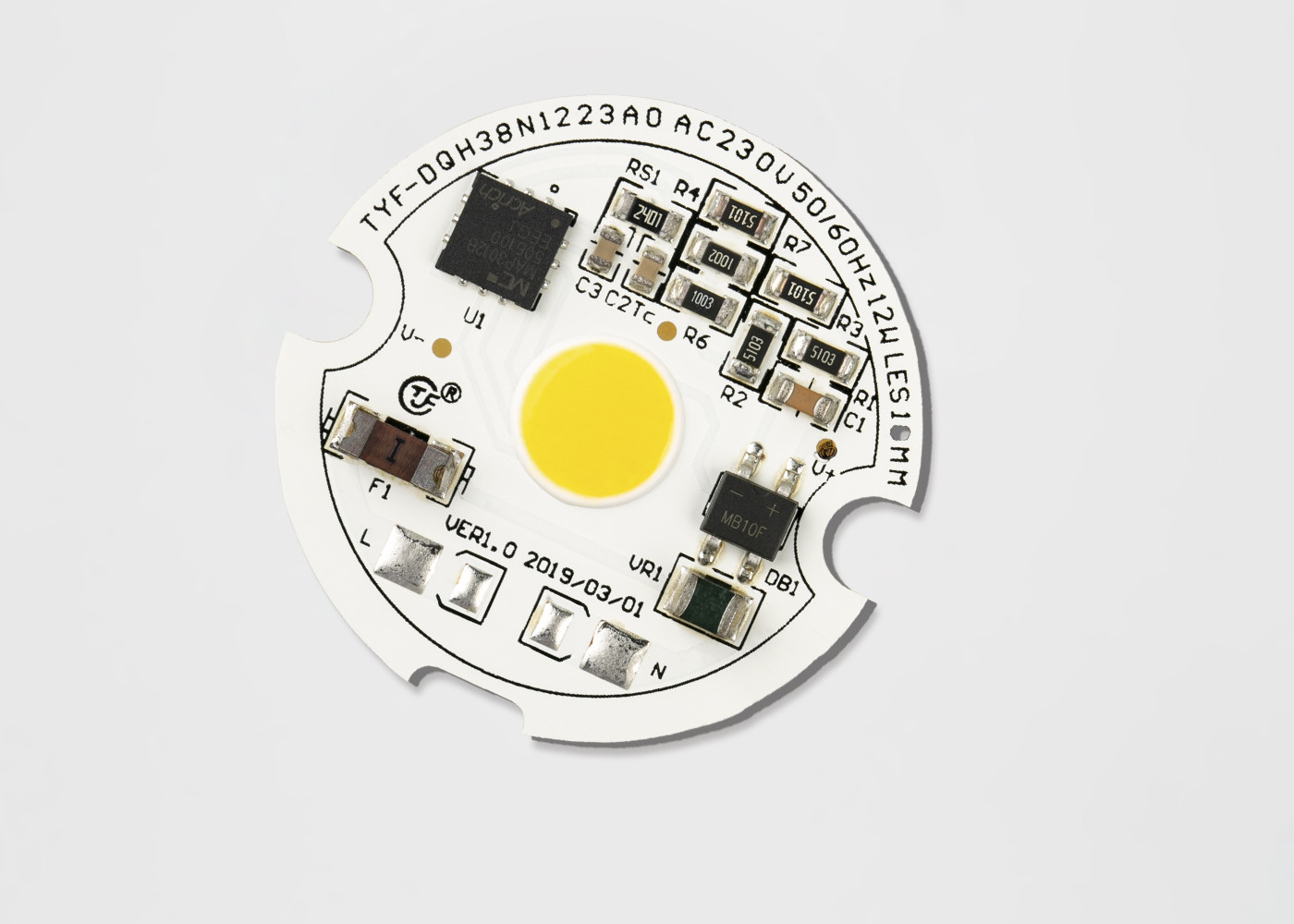

l'épi de la puce 110v 220v de DOB LED d'ÉPI à C.A. de module de 3w 5w 6w 9w 12w LED a mené la puce pour la lumière 3000K 4000K 6000K de sport de Downlights
DOB | |||||||||||||||
X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
Code produit |
Client Code |
Code d'IC |
Puissance Code |
Code de tension
|
Numérique périodique. |
LED Code |
LE TDC Code
|
SDCM | Code de C.P. | Luminance | Année | Mois |
Périodique Numérique. |
||
Code de module | Code de cas | Numérique périodique. | Numérique périodique. |
1) code produit : Module de D=Self de module de C=Client
2) Code de client et code de module : si chiffre 4 de =C de ① puis pour le code de client autrement pour le code de module d'individu
3) Code d'IC : un caractère pour IC
4) Code de puissance :
Code de puissance | ||||||||||
01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5) code de tension : 11=110V, 12=120V, 22=220V, 23=230V
6) Code du TDC
Le TDC codent (K) | |||||||||||||
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Tableau électrique et optique 2-1 des caractéristiques (Ta=25℃)
ARTICLE | SYMBOLE | UNITÉ | Valeur TYPIQUE |
Tension d'entrée | Vin | V | 230 |
Courant d'entrée | SI | mA | 42,35 |
Fréquence d'opération | F | Hertz | 50/60 |
Puissance d'entrée | P | W | 9,431 |
Facteur de puissance | PF | % | 0,969 |
Distorsion harmonique totale | THD | % | 21,6% |
Obscurcissement du type | □ futé de □ du ☑ DMX de DALI de □ du □ 0-10V du □ PWM de TRIAC de □ d'ARN autre | ||
Capacité de montée subite | Contre | Kilovolt | 0,5 |
Force électrique (C.A.) | Le VE | Kilovolts | - |
Opération/température de carter | Ta/Tc | ℃ | 25/85 |
Paramètres de LED | ÉPI | ||
Flux lumineux | Φv | LM | 1068,3 |
Efficacité lumineuse | ηv | Lm/w | 113,3 |
La température de couleur | LE TDC | K | 4068 |
Index de rendu de couleur | Ra/CRI | % | 82.3/75.4 |
Distribution légère | - | - | - |
Angle de visualisation | 2θ 1/2 | Degré. | - |
Propriétés optiques
Poubelles de chromaticité
TYF est conforme à la norme de la norme ANSI C78.377A pour sa structure de poubelle de chromaticité. Pour chaque quadrilatère de norme ANSI pour la gamme du TDC de 2700K à 6500K, TYF fournit 5 poubelles et 3 poubelles.
Tableau 4-1 5 poubelles d'étape
LE TDC | Étapes | La CX | La CY | a | b | thêta |
2700K | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53,70 |
3000K | 5 | 0,4338 | 0,403 | 0,01390 | 0,00680 | 53,22 |
3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54,00 |
4000K | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53,72 |
5000K | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59,62 |
5700K | 5 | 0,3287 | 0,3417 | 0,01243 | 0,00533 | 59,09 |
6000K | 5 | 0,3123 | 0,3282 | 0,01115 | 0,00475 | 58,57 |
Tableau 4-2 3 poubelles d'étape
LE TDC | Étapes | La CX | La CY | a | b | thêta |
2700K | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53,70 |
3000K | 3 | 0,4338 | 0,403 | 0,00834 | 0,00408 | 53,22 |
3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54,00 |
4000K | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53,72 |
5000K | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59,62 |
5700K | 3 | 0,3287 | 0,3417 | 0,00746 | 0,00320 | 59,09 |
6000K | 3 | 0,3123 | 0,3282 | 0,00669 | 0,00285 | 58,57 |
Courbes électriques et optiques typiques
Schéma la puissance 4-2-1 relative contre la tension, Tun =25℃
Schéma le flux lumineux 4-2-2 relatif contre la tension, Tun =25℃
Schéma 4-2-3 le modèle rayonnant, Tun =25℃
ARTICLE | SYMBOLE | UNITÉ | Valeur |
Dissipation de puissance | Palladium | W | 12,6 |
Courant à C.A. (RMS) | SI | mA | 58 |
Tension CA (RMS) | Vin | V | 200~240 |
La température de jonction de LED | DIRIGÉ PAR Tj | ℃ | 110 |
La température de jonction d'IC | TJ-IC | ℃ | 150 |
Dessus de la température IC d'IC | Tp | ℃ | 100 |
Résistance thermique de LED (jonction/point de soudure) | Rthj-s | ℃/W | 20 |
Résistance thermique d'IC (jonction/point de soudure) | Rthj-s | ℃/W | - |
Température de fonctionnement | Dessus | ℃ | -20~+85 |
Température de stockage | Solides totaux | ℃ | -30~+100 |
Sensibilité d'ESD (HBM) | Vesd | Kilovolt | ±2 |
La température de soudure (ré-écoulement) | Tsld | ℃ | - |
La température de soudure (main) | Tsld | ℃ | 350 3S |
Notes :
1) Toutes les dimensions sont dans les millimètres. (Tolérance : ±0.2mm)
2) Échelle : Aucun
Note :
1)TYF opto. Le module de DOB est recommandé pour garder la température de jonction sous la température de jonction maximum Spec. (tableau 2-4).
La température d'avance de LED et température de carter supérieure d'IC mesurée avec le thermocouple. Les températures d'onction de LED et d'IC peuvent être calculées utilisant les formules comme suivent.
Ts_max=Tj_max-Rθj-s * palladium
Par exemple :
Si la température d'avance de LED et température de carter supérieure d'IC sont 90℃ puis la température de jonction de LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = ℃ 102
et la température de jonction d'IC
℃ Tj=Ts_max+Rθj-s*Pd=90 + ℃ de 15℃/W*2 W= 120
Résine de silicone de la remise de DOB (AC-COB)
TYF opto. Produits de modules de LED, emballés dans le plateau en plastique, selon la taille différente, XX PCs chaque plateau en plastique, suivant les indications du suivant. les produits sans boîte en plastique emballée dans des sacs à bulles, afin d'empêcher la pression extérieure, choisissent le sac à bulles différent, selon la taille de produit dans chaque paquet XX de produits, produit conditionné seront stockés sous forme de carton et scellés, suivant les indications du suivant.
1) xx module de PCS LED par information et emballage de boîte du plateau 4)
2) Pile et taping de plateau, XX plateaux de module de LED et plateaux supplémentaires chacun de 1 simulacre de boîte. Ajoutez le silicagel (1) sur le plateau
3) Garniture du joint
