Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED

Informations de base

Lieu d'origine:	Shenzhen (Chine).
Nom de marque:	TYF
Certification:	CE CB ROHS
Numéro de modèle:	D38

Quantité de commande min:	négociation
Prix:	Négociable
Détails d'emballage:	Box
Délai de livraison:	15 jours ouvrables
Conditions de paiement:	T/T, L/C, D/A, D/P
Capacité d'approvisionnement:	10000

meilleur prix Contactez

Détail Infomation

Modèle:	DQ038	Diamètre:	φ37
Tension:	220 / 110V	Pulsion:	10W
CCT:	3000K 4000K 6000K	Cri:	80
Efficacité(lm/w):	120 lm / w	PF:	> 0,9
THD:	20%	Graisse:	Oui
Mettre en évidence:	La puissance élevée LED Module , module étanche conduit

Description de produit

Puce LED Bridgelux 110V 220V 3W 5W 10W 12W AC COB LED Module Driverless cob led 3000K 4000K 6000K 70Ra 80Ra

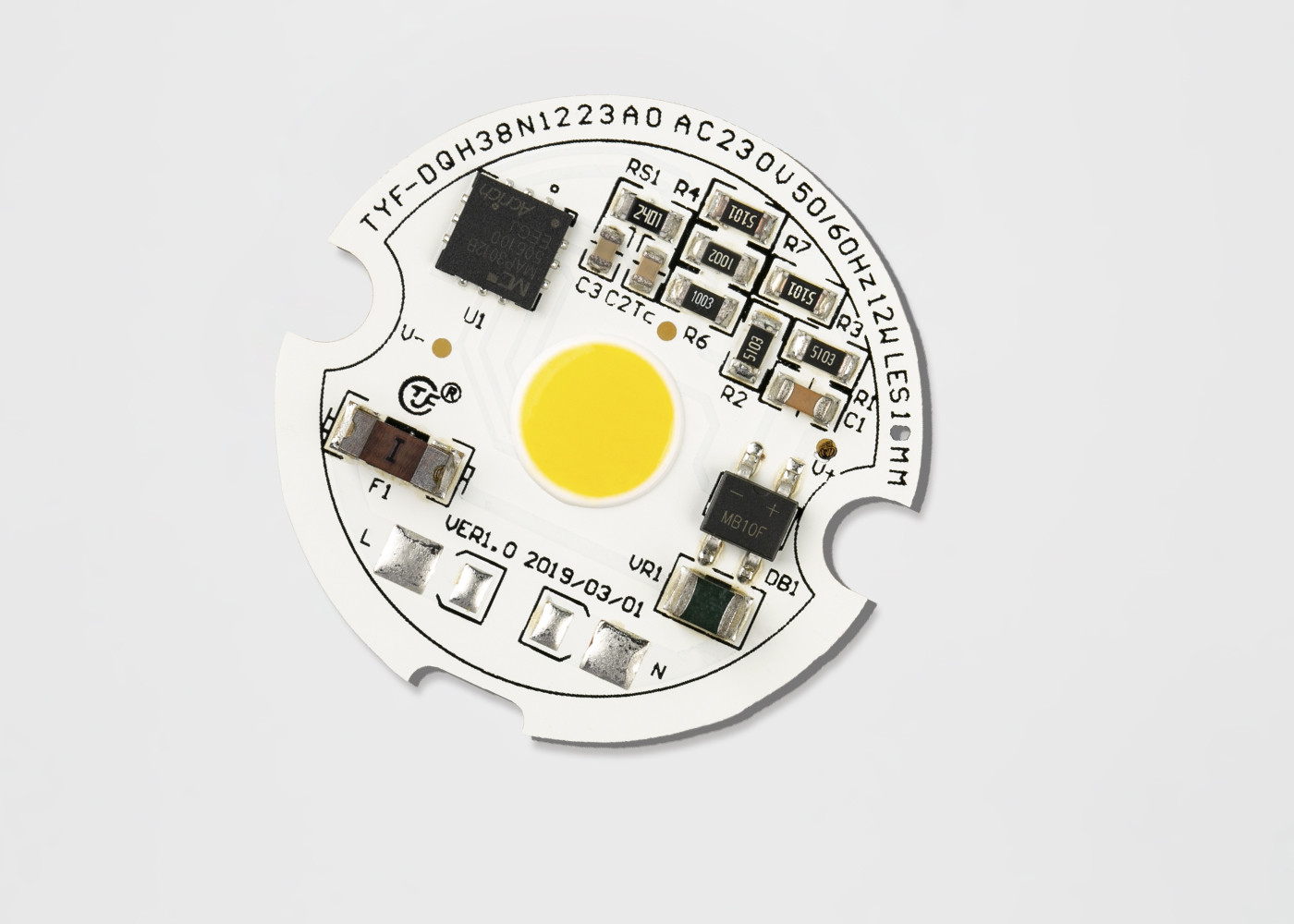

Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED 0

Se connecte directement à la tension secteur AC
PF élevé et faible THD
Haute performance et haute luminosité
Longue durée de vie et haute fiabilité
Faible EMI
BOM simple
Conforme à la norme CE
Conforme aux normes ROHS et REACH
Assemblage facile

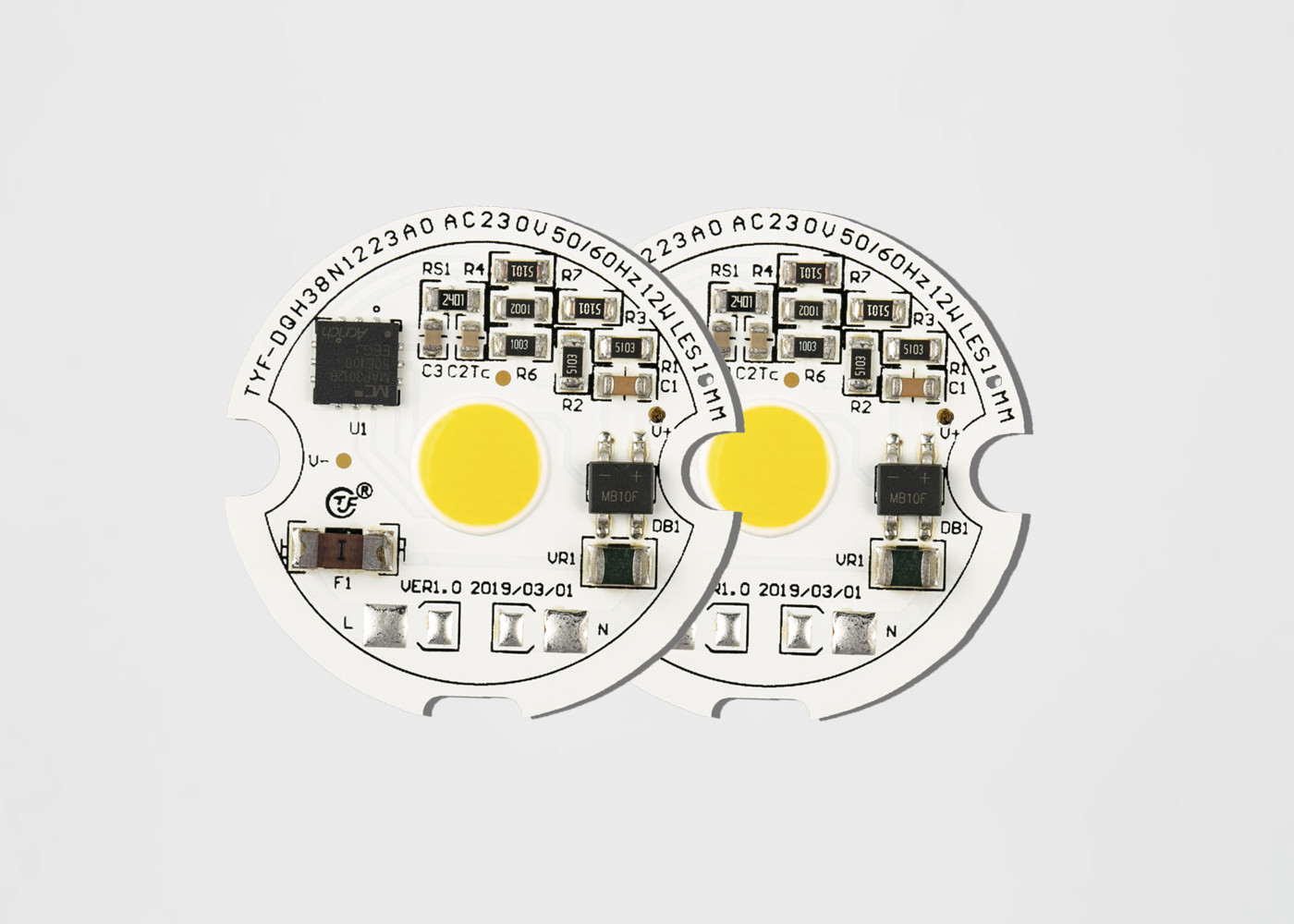

Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED 1

X2-X5

X7-X8

X9-X10

X11-X12

X13X14

X15X16

X20 X21X22

Code produit

Client

Code CI

Puissance

Code de tension

Numéro de série

Code IRC

Luminance

Année

Série

Code du module

Code du boîtier

Numéro de série

1) code produit : C=Module client D=Module auto

2) Code client & Code module : si ①=C alors 4 chiffres pour le code client sinon pour le code module auto

3) Code CI : un caractère pour CI

4) Code de puissance :

Code de puissance
01—99W	100W	120W	150W	200W	250W	300W	350W	400W	450W	500W
01-99	A0	B0	C0	D0	E0	F0	G0	H0	J0	K0

5) Code de tension : 11=110V, 12=120V, 22=220V, 23=230V

6) Code CCT

Code CCT (K)

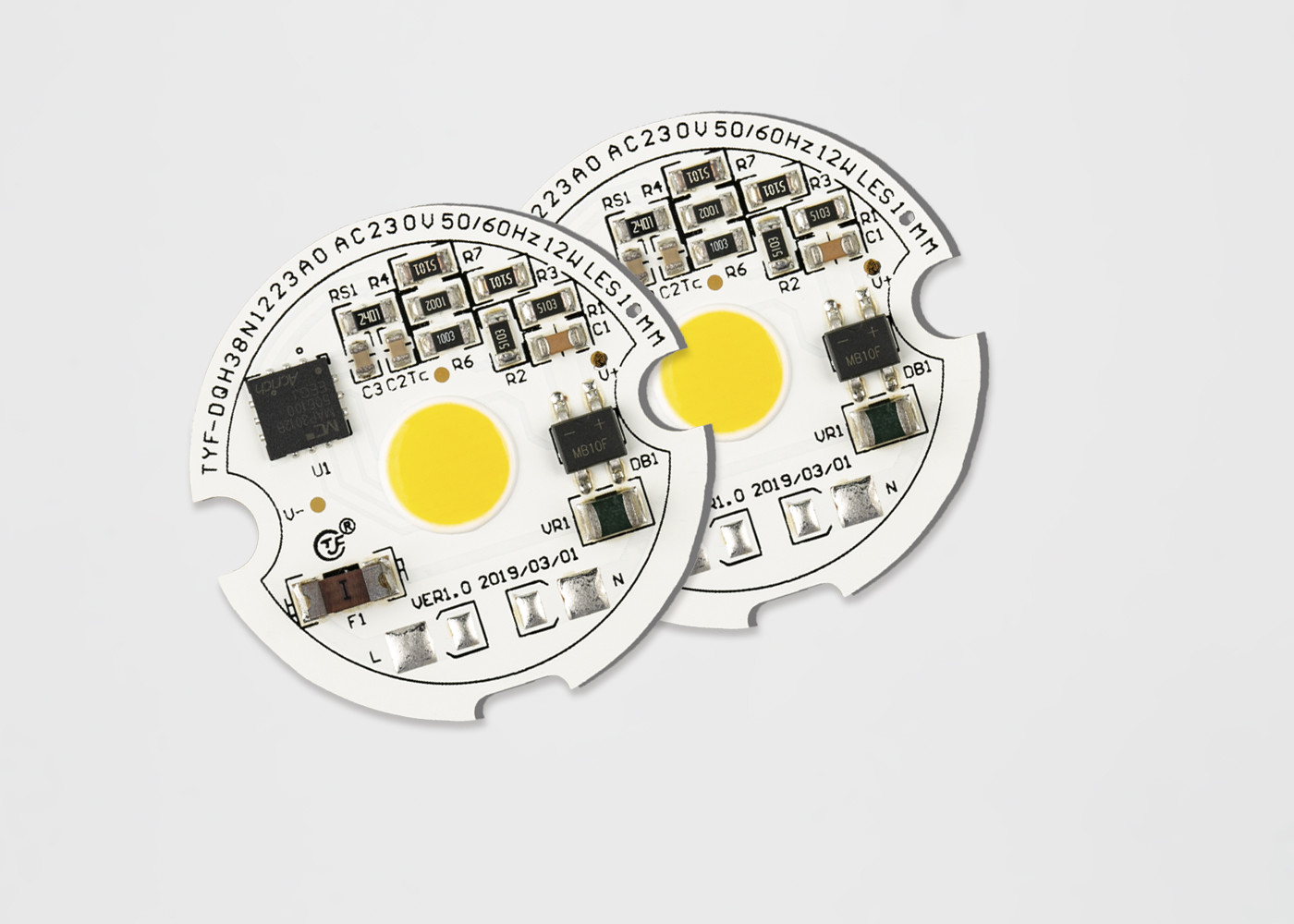

Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED 2

Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED 3

Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED 4

Caractéristiques électriques et optiques (Ta=25℃) Tableau 2-1

ARTICLE	SYMBOLE	UNITÉ	Valeur TYPIQUE
Tension d'entrée	Vin	V	230
Courant d'entrée	IF	mA	42.35
Fréquence de fonctionnement	F	Hz	50/60
Puissance d'entrée	P	W	9.431
Facteur de puissance	PF	%	0.969
Distorsion harmonique totale	THD	%	21.6%
Type de gradation	RNA □ TRIAC □ PWM □ 0-10V □ DALI ✓ DMX □ Smart □ Autre
Capacité de surtension	Vs	KV	0.5
Résistance électrique (AC)	Ve	KV	-
Température de fonctionnement/boîtier	Ta/Tc	℃	25/85
Paramètres LED	COB
Flux lumineux	Φv	Lm	1068.3
Efficacité lumineuse	ηv	Lm/w	113.3
Température de couleur	CCT	K	4068
Indice de rendu des couleurs	Ra/IRC	%	82.3/75.4
Distribution de la lumière	-	-	-
Angle de vision	2θ 1/2	Deg.	-

Propriétés optiques

Bins de chromaticité

TYF est conforme à la norme ANSI C78.377A pour sa structure de bins de chromaticité. Pour chaque quadrilatère ANSI pour la plage de CCT de 2700K à 6500K, TYF fournit 5 Bins et 3 Bins.

Tableau 4-1 5 étapes Bins

Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED 5

CCT	Étapes	Cx	Cy	a	b	theta
2700K	5	0.4578	0.4101	0.01350	0.00700	53.70
3000K	5	0.4338	0.403	0.01390	0.00680	53.22
3500K	5	0.4073	0.3917	0.01545	0.00690	54.00
4000K	5	0.3818	0.3797	0.01565	0.00670	53.72
5000K	5	0.3447	0.3553	0.01370	0.00590	59.62
5700K	5	0.3287	0.3417	0.01243	0.00533	59.09
6000K	5	0.3123	0.3282	0.01115	0.00475	58.57

Tableau 4-2 3 étapes Bins

CCT	Étapes	Cx	Cy	a	b	theta
2700K	3	0.4578	0.4101	0.00810	0.00420	53.70
3000K	3	0.4338	0.403	0.00834	0.00408	53.22
3500K	3	0.4073	0.3917	0.00927	0.00414	54.00
4000K	3	0.3818	0.3797	0.00939	0.00402	53.72
5000K	3	0.3447	0.3553	0.00822	0.00354	59.62
5700K	3	0.3287	0.3417	0.00746	0.00320	59.09
6000K	3	0.3123	0.3282	0.00669	0.00285	58.57

Courbes électriques et optiques typiques

Figure 4-2-1 Puissance relative vs. Tension, T_a =25℃

Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED 6

Figure 4-2-2 Flux lumineux relatif vs. Tension, T_a =25℃

Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED 7

Figure 4-2-3 Diagramme de rayonnement, T_a =25℃

Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED 8

Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED 9

ARTICLE	SYMBOLE	UNITÉ	Valeur
Dissipation de puissance	Pd	W	12.6
Courant AC (RMS)	IF	mA	58
Tension AC (RMS)	Vin	V	200~240
Température de jonction LED	Tj-LED	℃	110
Température de jonction CI	Tj-CI	℃	150
Température supérieure du CI	Tp	℃	100
Résistance thermique LED (Jonction / Point de soudure)	Rthj-s	℃/W	20
Résistance thermique CI (Jonction / Point de soudure)	Rthj-s	℃/W	-
Température de fonctionnement	Top	℃	-20~+85
Température de stockage	Ts	℃	-30~+100
Sensibilité ESD (HBM)	Vesd	KV	±2
Température de soudure (Refusion)	Tsld	℃	-
Température de soudure (Manuelle)	Tsld	℃	350 3S

Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED 10

Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED 11

Remarques :

1) Toutes les dimensions sont en millimètres. (Tolérance : ±0,2 mm)

2) Échelle : Aucune

Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED 12

Remarque :

1) Il est recommandé que le module DOB de TYF Opto. maintienne la température de jonction en dessous de la spécification de température de jonction maximale. (Tableau 2-4).

La température des fils de la LED et la température du boîtier supérieur du CI sont mesurées avec un thermocouple. Les températures de jonction de la LED et du CI peuvent être calculées à l'aide des formules suivantes.

Ts_max=Tj_max-Rθj-s * Pd

Par exemple :

Si la température des fils de la LED et la température du boîtier supérieur du CI sont de 90℃, alors la température de jonction de la LED

Tj=Ts_max+Rθj-s*Pd=90℃ + 12℃/W* 1 W = 102℃

et la température de jonction du CI

Tj=Ts_max+Rθj-s*Pd=90℃ + 15℃/W*2 W= 120℃

Manipulation de la résine de silicone de DOB (AC-COB)

Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED 15

Les produits de modules LED TYF Opto., emballés dans un plateau en plastique, selon différentes tailles, XX pièces par plateau en plastique, comme indiqué ci-dessous. Les produits sans boîte en plastique sont emballés dans des sacs à bulles, afin d'éviter la pression extérieure, choisissez différents sacs à bulles, en fonction de la taille du produit dans chaque paquet de XX produits, le produit emballé sera stocké sous forme de carton et scellé, comme indiqué ci-dessous.

1) xx PCS module LED par plateau 4) Informations sur la boîte et emballage

2) Empilage et ruban adhésif du plateau, XX module LED plateaux et 1 plateau factice supplémentaire chacun de boîte. Ajouter du gel de silice (1 chacun) sur le dessus du plateau

3) Emballage d'étanchéité

Conception sur- de protection de la température de module de l'index de rendu de couleur vive C.A. LED 16
