Module LED 230v 120LM/W sans ombre haute luminosité CE

Informations de base

Lieu d'origine:	Shenzhen (Chine).
Nom de marque:	TYF
Certification:	CB CE
Numéro de modèle:	D38

Quantité de commande min:	négociation
Prix:	Négociable
Détails d'emballage:	Box

meilleur prix Contactez

Détail Infomation

Modèle:	TYF-DQM38M1223A0	Tension:	AC230V
Pulsion:	12W	CCT:	3000K 4000K 6000K
Cri:	80	Efficacité(lm/w):	120 lm / w
THD:	15%	Graisse:	TRAIC
Mettre en évidence:	Module à C.A. LED de projecteur , Module à C.A. LED d'intense luminosité , Module 120LM/W mené imperméable

Description de produit

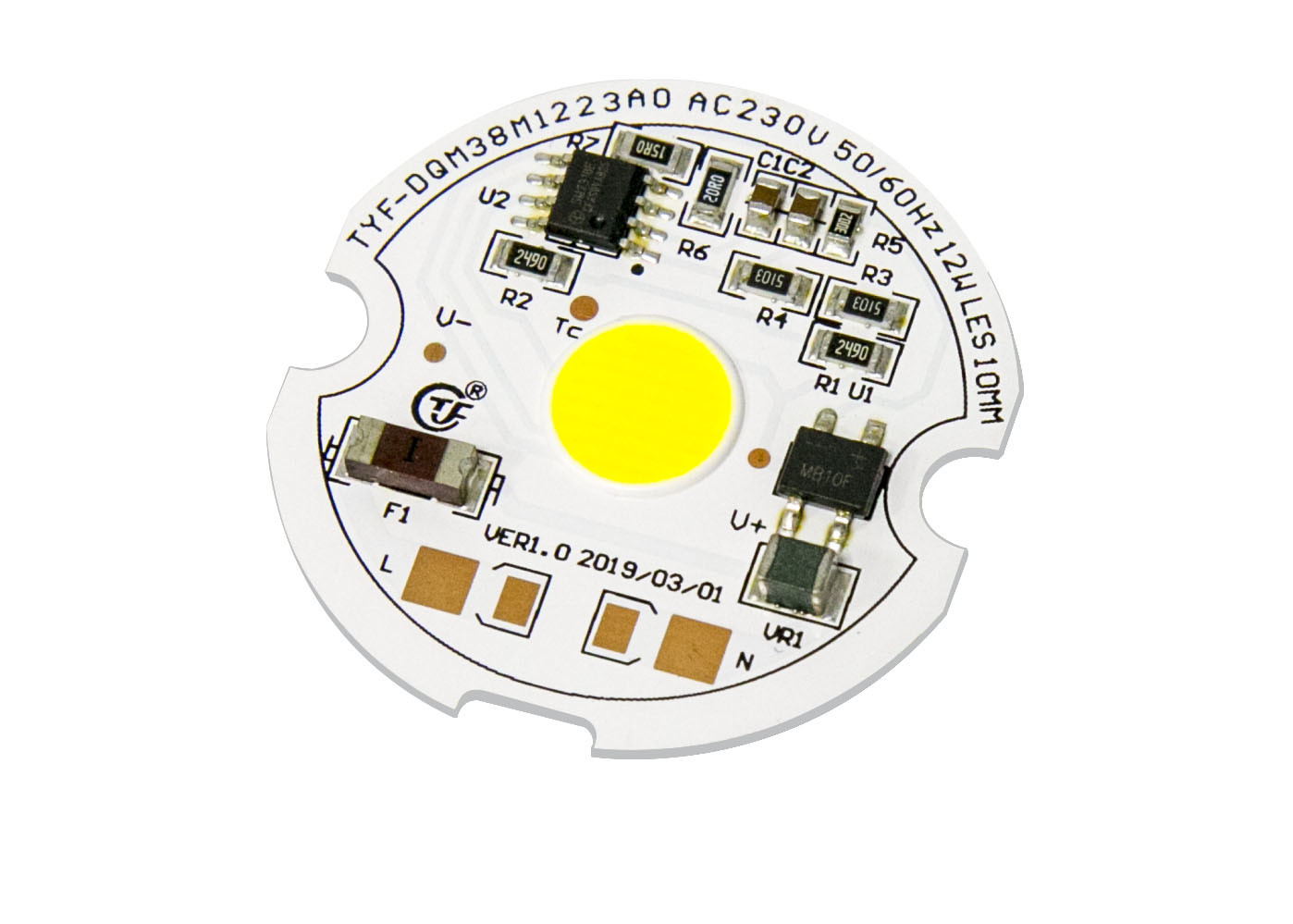

Parement intérieur à LED AC COBLes projecteursAC230V 12W 3000K 4000K 6000K 70Ra 80Ra pilote à bord du PCB en aluminium

Module LED 230v 120LM/W sans ombre haute luminosité CE 0 Les données sont fournies par les autorités compétentes de l'Union européenne.

Module LED 230v 120LM/W sans ombre haute luminosité CE 1

Se connecte directement à la tension de la ligne CA
PF élevé et THD faible
Hautes performances et haute luminosité
Longue durée de vie et fiabilité élevée
Faible EMI
BOM simple
Conforme à la norme CE
Conforme à la directive ROHS et à la directive REACH
Facile à assembler

Module LED 230v 120LM/W sans ombre haute luminosité CE 2

Le numéro de la pièce

Pour les véhicules à moteur

Pour les appareils à commande numérique

Pour les appareils de surveillance de la sécurité

Pour les appareils électroniques

Le numéro de série de l'appareil

Code du produit

Le client

Le code

Code de la CPI

Le pouvoir

Le code

Code de tension

Numéro de série.

Le code

Le TCC

Le code

Le SDCM

Code de l'IRC

Luminance

Année

Le mois

Série

Je ne sais pas.

Code du module

Code de l'affaire

Numéro de série.

1) code du produit: C=module client D=module autonome

2) Code du client et code du module: si 1=C alors 4 chiffres pour le code du client autrement pour le code du module autonome

3) Code IC: un caractère pour chaque IC

4) Code de puissance:

Code de puissance
01 ¢ 99W	100 W	120 W	150 W	200 W	250 W	300 W	350 W	400 W	450 W	500 W
01-99	A0	B0	C0	D0	E0	F0	G0	H0	J0	Résultats

Le code de tension est le suivant:11=110V,12=120V,22=220V,23=230V

6) Code de la TCC

Le code CCT ((K)

Module LED 230v 120LM/W sans ombre haute luminosité CE 3

Module LED 230v 120LM/W sans ombre haute luminosité CE 4

Module LED 230v 120LM/W sans ombre haute luminosité CE 5

Caractéristiques électriques et optiques (Ta=25°C) Tableau 2-1

Titre	Le symbole	Unité	Valeur typique
Voltage d'entrée	Le vin	V	230
Courant d'entrée	Si	- Je ne sais pas	52.5
Fréquence de fonctionnement	F	Hz	50/60
Puissance d'entrée	P	W	12
Facteur de puissance	Le PF	Pourcentage	0.95
Distorsion harmonique totale	THD	Pourcentage	17 %
Type d'atténuation	ARNJe ne sais pas.Le système de régulation de l'électricité (Triac)□DMX □ Smart □ Autre
Capacité de surtension	Pour	KV	0.8
Résistance électrique (AC)	Vous	KV	-
Température de fonctionnement/casse	Ta/Tc	°C	25/85
Paramètres de LED	Le COB
Flux lumineux	Φv	Je suis	1445
Efficacité lumineuse	V	Lm/w	120
Température de couleur	Le TCC	Le K.	4068
Indice de rendu des couleurs	Ra/CRI	Pourcentage	80.5
Distribution de la lumière	-	-	-
Angle de vue	2θ 1/2	Je vous en prie.	-

Propriétés optiques

Réservoirs de chromatisation

TYF est conforme à la norme ANSI C78.377A pour sa structure de carreaux de chromaticité.

Tableau 4-1 5 étapes

Module LED 230v 120LM/W sans ombre haute luminosité CE 6

Le TCC	Les étapes	Cx	Cy	a)	b	théta
2700K	5	0.4578	0.4101	0.01350	0.00700	53.70
3000K	5	0.4338	0.403	0.01390	0.00680	53.22
3500K	5	0.4073	0.3917	0.01545	0.00690	54.00
4000K	5	0.3818	0.3797	0.01565	0.00670	53.72
5000K	5	0.3447	0.3553	0.01370	0.00590	59.62
5700K	5	0.3287	0.3417	0.01243	0.00533	59.09
6000K	5	0.3123	0.3282	0.01115	0.00475	58.57

Tableau 4-2 Boîtes à trois étapes

Le TCC	Les étapes	Cx	Cy	a)	b	théta
2700K	3	0.4578	0.4101	0.00810	0.00420	53.70
3000K	3	0.4338	0.403	0.00834	0.00408	53.22
3500K	3	0.4073	0.3917	0.00927	0.00414	54.00
4000K	3	0.3818	0.3797	0.00939	0.00402	53.72
5000K	3	0.3447	0.3553	0.00822	0.00354	59.62
5700K	3	0.3287	0.3417	0.00746	0.00320	59.09
6000K	3	0.3123	0.3282	0.00669	0.00285	58.57

Des courbes électriques et optiques typiques

Figure 4-2-1 Puissance relative par rapport à la tension, T_a)= 25°C

Module LED 230v 120LM/W sans ombre haute luminosité CE 7

Figure 4-2-3 Modèle radiant, T_a)= 25°C

Module LED 230v 120LM/W sans ombre haute luminosité CE 8

Module LED 230v 120LM/W sans ombre haute luminosité CE 9

Titre	Le symbole	Unité	Valeur
Dissipation du pouvoir	Pd	W	12
courant alternatif (RMS)	Si	- Je ne sais pas	52.5
Voltage CA (RMS)	Le vin	V	200 à 240
Température de jonction LED	Tj-LED	°C	110
Température de jonction IC	Tj-IC	°C	150
Température supérieure du CI IC	Je ne sais pas.	°C	100
Résistance thermique LED (point de jonction / point de soudure)	Rthj-s	°C/W	20
Résistance thermique IC (point de jonction / point de soudure)	Rthj-s	°C/W	-
Température de fonctionnement	Au sommet	°C	-20 à +85
Température de stockage	T	°C	-30 à +100
Sensitivité à la DSE (HBM)	Vésd	KV	±2
Température de soudure (Reflow)	- Je ne sais pas.	°C	-
Température de soudure (à la main)	- Je ne sais pas.	°C	350 3S

Module LED 230v 120LM/W sans ombre haute luminosité CE 10

Module LED 230v 120LM/W sans ombre haute luminosité CE 11

Nom de l'entreprise:

1) Toutes les dimensions sont en millimètres.

2)Taille: Aucune

Module LED 230v 120LM/W sans ombre haute luminosité CE 12

Nom de l'organisme:

1) TYF Opto. DOB Module Il est recommandé de maintenir la température de jonction sous la spécification maximale de température de jonction. (tableau 2-4)

La température de plomb de la LED et la température du boîtier supérieur du CI mesurée avec un thermocouple.

Le nombre de points de contact est calculé en fonction de la fréquence d'écoulement.

Par exemple:

Si la température de plomb de la LED et la température du boîtier supérieur du CI sont de 90°C, la température de jonction de la LED

Tj=Ts_max+Rθj-s*Pd=90 °C + 12 °C/W* 1 W = 102 °C

et la température de jonction du CI

Tj=Ts_max+Rθj-s*Pd=90 °C + 15 °C/W*2 W= 120 °C

La résine de silicone de DOB (AC-COB)

Module LED 230v 120LM/W sans ombre haute luminosité CE 15

TYF Opto. Produits de modules LED, emballés dans des plateaux en plastique, selon des tailles différentes, XX pièces par plateau en plastique, comme indiqué ci-dessous. produits sans boîte en plastique emballés dans des sacs à bulles,pour empêcher la pression extérieure, choisissez un sac à bulles différent, selon la taille du produit dans chaque emballage de produits XX, le produit emballé sera stocké sous forme de carton et scellé, comme indiqué ci-dessous.

1) xx modules LED par plateau 4) Informations sur la boîte et l'emballage

2)Plage de plateaux et ruban adhésif, module LED XX plateaux et 1 plateaux de mannequin supplémentaire chacun de Ajoutez du gel de silice (1 chacune) au dessus du plateau

3) Emballage de fermeture

Module LED 230v 120LM/W sans ombre haute luminosité CE 16
