Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache

Informations de base
Lieu d'origine: Shenzhen (Chine).
Nom de marque: TYF
Certification: CE CB ROHS
Numéro de modèle: D38
Quantité de commande min: négociation
Prix: Négociable
Détails d'emballage: Box
Délai de livraison: 15 jours ouvrables
Conditions de paiement: T/T, L/C, D/A, D/P
Capacité d'approvisionnement: 10000
Détail Infomation
Modèle: DQ038 Diamètre: φ37
Tension: 220 / 110V Pulsion: 10W
CCT: 3000K 4000K 6000K Cri: 80
Efficacité(lm/w): 120 lm / w PF: > 0,9
THD: 20% Graisse: Oui
Mettre en évidence:

module mené driverless

,

module étanche conduit


Description de produit

10W 12W AC 110V 220V Source de lumière COB Blanc chaud Blanc froid blanc naturel pour mur Spot lumineux pilote embarqué Aluminium

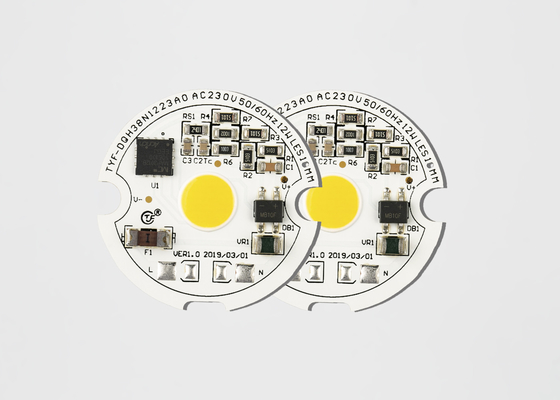

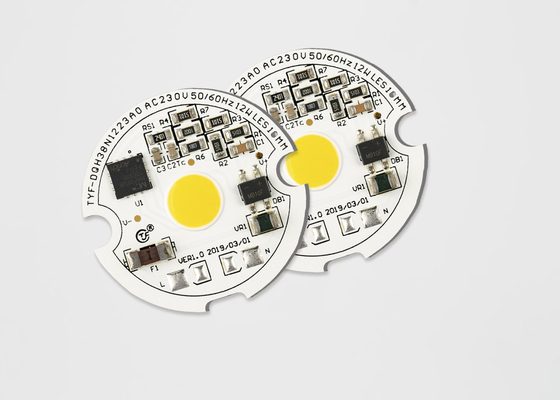

Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 0

  • Se connecte directement à la tension secteur AC
  • PF élevé et faible THD
  • Haute performance et haute luminosité
  • Longue durée de vie et haute fiabilité
  • Faible EMI
  • BOM simple
  • Conforme à la norme CE
  • Conforme aux normes ROHS et REACH
  • Assemblage facile

Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 1



DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
Code produit

Client

Code

Code CI

Puissance

Code



Code de tension



Numéro de série

LED

Code



CCT

Code



SDCM Code IRC Luminance Année Mois

Série

Num.

  Code du module       Code du boîtier Numéro de série           Numéro de série

1) code produit : C=Module client D=Module auto

2) Code client & Code module : si ①=C alors 4 chiffres pour le code client sinon pour le code module auto

3) Code CI : un caractère pour CI

4) Code de puissance :

Code de puissance
01—99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K0

5) Code de tension : 11=110V, 12=120V, 22=220V, 23=230V

6) Code CCT

Code CCT (K)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65



Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 2



Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 3



Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 4



Caractéristiques électriques et optiques (Ta=25℃) Tableau 2-1



ARTICLE SYMBOLE UNITÉ Valeur TYPIQUE
Tension d'entrée Vin V 230
Courant d'entrée IF mA 42.35
Fréquence de fonctionnement F Hz 50/60
Puissance d'entrée P W 9.431
Facteur de puissance PF 0.969
Distorsion harmonique totale THD 21.6%
Type de gradation RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ Smart □ Autre
Capacité de surtension Vs KV 0.5
Résistance électrique (CA) Ve KV -
Température de fonctionnement/boîtier Ta/Tc 25/85
Paramètres LED COB
Flux lumineux Φv Lm 1068.3
Efficacité lumineuse ηv Lm/w 113.3
Température de couleur CCT K 4068
Indice de rendu des couleurs Ra/IRC 82.3/75.4
Distribution de la lumière - - -
Angle de vision 2θ 1/2 Deg. -



Propriétés optiques

Bins de chromaticité



TYF est conforme à la norme ANSI C78.377A pour sa structure de bins de chromaticité. Pour chaque quadrilatère ANSI pour la plage de CCT de 2700K à 6500K, TYF fournit 5 Bins et 3 Bins.



Tableau 4-1 5 étapes Bins

Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 5



CCT Étapes Cx Cy a b thêta
2700K 5 0.4578 0.4101 0.01350 0.00700 53.70
3000K 5 0.4338 0.403 0.01390 0.00680 53.22
3500K 5 0.4073 0.3917 0.01545 0.00690 54.00
4000K 5 0.3818 0.3797 0.01565 0.00670 53.72
5000K 5 0.3447 0.3553 0.01370 0.00590 59.62
5700K 5 0.3287 0.3417 0.01243 0.00533 59.09
6000K 5 0.3123 0.3282 0.01115 0.00475 58.57



Tableau 4-2 3 étapes Bins

CCT Étapes Cx Cy a b thêta
2700K 3 0.4578 0.4101 0.00810 0.00420 53.70
3000K 3 0.4338 0.403 0.00834 0.00408 53.22
3500K 3 0.4073 0.3917 0.00927 0.00414 54.00
4000K 3 0.3818 0.3797 0.00939 0.00402 53.72
5000K 3 0.3447 0.3553 0.00822 0.00354 59.62
5700K 3 0.3287 0.3417 0.00746 0.00320 59.09
6000K 3 0.3123 0.3282 0.00669 0.00285 58.57





 Courbes électriques et optiques typiques



Figure 4-2-1 Puissance relative vs. Tension, Ta =25℃

Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 6

Figure 4-2-2 Flux lumineux relatif vs. Tension, Ta =25℃

Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 7



Figure 4-2-3 Diagramme de rayonnement, Ta =25℃

Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 8



Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 9





ARTICLE SYMBOLE UNITÉ Valeur
Dissipation de puissance Pd W 12.6
Courant CA (RMS) IF mA 58
Tension CA (RMS) Vin V 200~240
Température de jonction LED Tj-LED 110
Température de jonction CI Tj-CI 150
Température supérieure du CI Tp 100
Résistance thermique LED (Jonction / Point de soudure) Rthj-s ℃/W 20
Résistance thermique CI (Jonction / Point de soudure) Rthj-s ℃/W -
Température de fonctionnement Top -20~+85
Température de stockage Ts -30~+100
Sensibilité ESD (HBM) Vesd KV ±2
Température de soudure (Refusion) Tsld -
Température de soudure (Manuelle) Tsld 350 3S





Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 10

Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 11

Remarques :

1) Toutes les dimensions sont en millimètres. (Tolérance : ±0,2 mm)

2) Échelle : Aucune



Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 12

Remarque :

1) Il est recommandé que le module DOB de TYF Opto. maintienne la température de jonction en dessous de la température de jonction maximale spécifiée. (Tableau 2-4).

La température des fils de la LED et la température supérieure du boîtier du CI sont mesurées avec un thermocouple. Les températures de jonction de la LED et du CI peuvent être calculées à l'aide des formules suivantes.

Ts_max=Tj_max-Rθj-s * Pd

Par exemple :

Si la température des fils de la LED et la température supérieure du boîtier du CI sont de 90℃, alors la température de jonction de la LED

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

et la température de jonction du CI

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃

Résine de silicone de DOB (AC-COB) Manipulation

Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 13

Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 14



Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 15



Les produits de modules LED TYF Opto., emballés dans un plateau en plastique, selon différentes tailles, XX pièces par plateau en plastique, comme indiqué ci-dessous. les produits sans boîte en plastique sont emballés dans des sacs à bulles, afin d'éviter la pression extérieure, choisissez différents sacs à bulles, en fonction de la taille du produit dans chaque paquet de XX produits, le produit emballé sera stocké sous forme de carton et scellé, comme indiqué ci-dessous.

1) xx PCS module LED par plateau 4) Informations sur la boîte et emballage

2) Empilage et ruban adhésif du plateau, XX module LED

plateaux et 1 plateau factice supplémentaire chacun de

boîte. Ajouter du gel de silice (1 chacun) sur le dessus du plateau

3) Emballage d'étanchéité

Blanc blanc frais blanc chaud de nature de module à C.A. LED de source lumineuse d'ÉPI pour la lumière de tache 16
