| Lieu d'origine: | Shenzhen |
|---|---|
| Nom de marque: | TYF |
| Certification: | CE,RoHs,LM80 |
| Numéro de modèle: | M54-01L |
| Quantité de commande min: | négociation |
| Prix: | Negotiable |
| Délai de livraison: | 5-7 jours |
| Conditions de paiement: | D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 1.000.000 PCs/jour |
| Puissance: | 80W | Émission de la couleur: | Blanc chaud, blanc naturel, blanc frais, bleu, rose |
|---|---|---|---|
| Matériel de puce: | InGaN, Bridgelux, Epileds | Type: | COB LED |
| La température de couleur: | 6000-6500K, 3500K, 2800-7000k, plein spectre | Index de rendu de couleur (Ra): | 80,90,95 |
| Angle de visualisation (°): | 140 | tension: | 32-36V |
| Application: | dépistez léger, vers le bas lumière, réverbère | Nom du produit: | COB LED |
| Garantie: | 5 années | Durée de vie: | 50000hours |
| Mettre en évidence: | l'épi a mené la puce,puce haute puissance conduit |
||

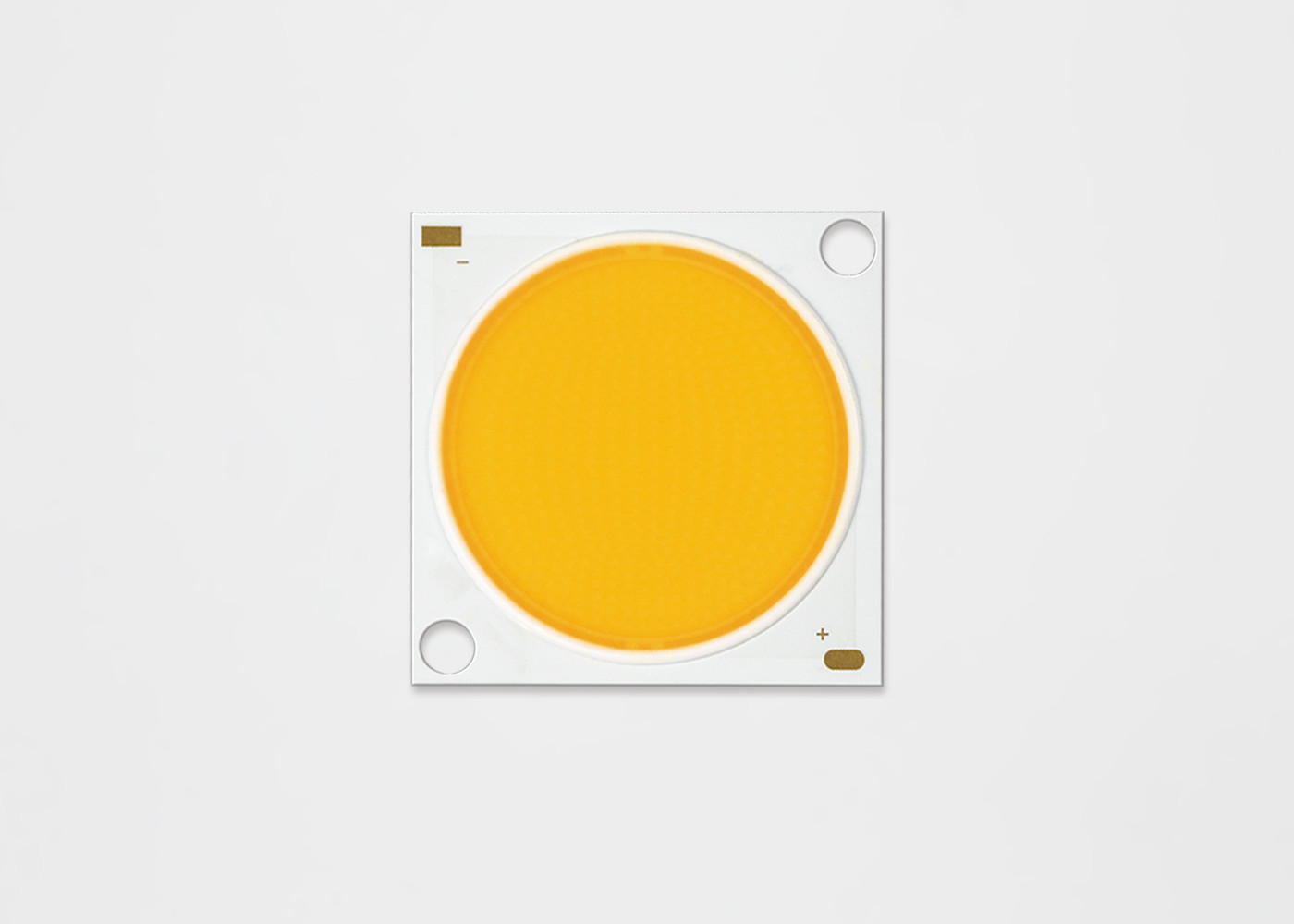

CL541818P4 le lumen élevé superbe 160lm/w du bridlgeux 80w ébrèche l'ÉPI LM80 de LED 5 ans de garantie
• Efficacité de 160 lm/W typiques pour 3000K, 80CRI
• Source lumineuse élevée compacte de densité de flux
• Uniforme, illumination de haute qualité
• Options de C.P. du minimum 70, 80, et 90
• Chemin de courant ascendant de StreaCLined
• Couleur conforme de l'ÉNERGIE STAR®/norme ANSI binning
structure avec la norme de 2, 3 et 5 SDCM
• Plus de rendement optimum qu'incandescent, halogène
et lampes fluorescentes
• Opération de C.C de tension à haute tension ou basse
• Série de produit et logo de société sur l'avant
• RoHS conforme
La désignation de numéro de la pièce pour des rangées de la série LED de TYF ml est expliquée comme suit :
|
Numéro de la pièce |
Puissance typique (w) | Le TDC nominal (k) |
C.P. |
Le minimum a palpité le flux (le LM) | Flux pulsé typique (LM) | Tension typique (v) | Courant nominal (mA) | Efficacité typique (lm/W) |
| CL54351818P430E*7 | 82,9 | 3000 K | 70 | 12027 | 12932 | 51,2 | 1620 | 156 |
| CL54351818P435E*7 | 82,9 | 3500 K | 70 | 12181 | 13098 | 51,2 | 1620 | 158 |
| CL54351818P440E*7 | 82,9 | 4000 K | 70 | 12258 | 13181 | 51,2 | 1620 | 159 |
| CL54351818P450E*7 | 82,9 | 5000 K | 70 | 12413 | 13347 | 51,2 | 1620 | 161 |
| CL54351818P457E*7 | 82,9 | 5700 K | 70 | 12490 | 13430 | 51,2 | 1620 | 162 |
| CL54351818P465E*7 | 82,9 | 6500 K | 70 | 12413 | 13347 | 51,2 | 1620 | 161 |
| CL54351818P422E*8 | 82,9 | 2200 K | 80 | 10100 | 10860 | 51,2 | 1620 | 131 |
| CL54351818P427E*8 | 82,9 | 2700 K | 80 | 10948 | 11772 | 51,2 | 1620 | 142 |
| CL54351818P430E*8 | 82,9 | 3000 K | 80 | 11256 | 12103 | 51,2 | 1620 | 146 |
| CL54351818P435E*8 | 82,9 | 3500 K | 80 | 11410 | 12269 | 51,2 | 1620 | 148 |
| CL54351818P440E*8 | 82,9 | 4000 K | 80 | 11487 | 12352 | 51,2 | 1620 | 149 |
| CL54351818P450E*8 | 82,9 | 5000 K | 80 | 11642 | 12518 | 51,2 | 1620 | 151 |
| CL54351818P457E*8 | 82,9 | 5700 K | 80 | 11796 | 12684 | 51,2 | 1620 | 153 |
| CL54351818P465E*8 | 82,9 | 6500 K | 80 | 11642 | 12518 | 51,2 | 1620 | 151 |
| CL54351818P422E*9 | 82,9 | 2200 K | 90 | 8943 | 9616 | 51,2 | 1620 | 116 |
| CL54351818P427E*9 | 82,9 | 2700 K | 90 | 9791 | 10528 | 51,2 | 1620 | 127 |
| CL54351818P430E*9 | 82,9 | 3000 K | 90 | 10023 | 10777 | 51,2 | 1620 | 130 |
| CL54351818P435E*9 | 82,9 | 3500 K | 90 | 10177 | 10943 | 51,2 | 1620 | 132 |
| CL54351818P440E*9 | 82,9 | 4000 K | 90 | 10254 | 11026 | 51,2 | 1620 | 133 |
| CL54351818P450E*9 | 82,9 | 5000 K | 90 | 10408 | 11192 | 51,2 | 1620 | 135 |
| CL54351818P457E*9 | 82,9 | 5700 K | 90 | 10485 | 11275 | 51,2 | 1620 | 136 |
5,1 l'information de Binning de couleur
Le schéma 1 : Graphique des poubelles d'essai dans l'espace chromatique de x/y (conditions d'essai pulsées, Tj = 25°C)
CIE1931-x
Tableau 38 : 2-Step à 5 définitions de poubelle de couleur d'ellipse de macadam d'étape pour la chaîne de noyau d'épi de TYF
|
Nominal LE TDC |
Point central | AXE PRINCIPAL (a, b) |
Ellipse
Ange de rotation, θ |
|||
| X | Y | 2-Step | 3-Step | 5-Step | ||
| 2200K | 0,5018 | 0,4153 | (0,0048, 0,0027) | (0,0072, 0,0041) | (0,0120, 0,0067) | 39,9 |
| 2500K | 0,4806 | 0,4141 | (0,0050, 0,0027) | (0,0076, 0,0041) | (0,0126, 0,0068) | 53,1 |
| 2700K | 0,4575 | 0,4101 | (0,0053, 0,0027) | (0,0080, 0,0041) | (0,0133, 0,0068) | 54,1 |
| 3000K | 0,4338 | 0,4030 | (0,0057, 0,0028) | (0,0086, 0,0042) | (0,0142, 0,0069) | 53,7 |
| 3500K | 0,4073 | 0,3917 | (0,0062, 0,0028) | (0,0093, 0,0041) | (0,0155, 0,0069) | 54,0 |
| 4000K | 0,3818 | 0,3797 | (0,0063, 0,0027) | (0,0093, 0,0042) | (0,0157, 0,0068) | 53,4 |
| 5000K | 0,3447 | 0,3553 | (0,0054, 0,0024) | (0,0081, 0,0035) | (0,0135, 0,0059) | 59,8 |
| 5700K | 0,3290 | 0,3417 | (0,0048, 0,0021) | (0,0072, 0,0032) | (0,0119, 0,0052) | 58,8 |
| 6500K | 0,3123 | 0,3282 | (0,0044, 0,0018) | (0,0066, 0,0027) | (0,0110, 0,0045) | 58,1 |
6,1 tableau 39 : Estimations maximum
Notes pour le tableau 39 :
Notes : 1. Toute la tolérance de dimension est ±0.2mm sauf indication contraire. 2. point de mesure de comité technique à la cathode
ÉTAT DE SOUDURE RECOMMANDÉ
Pour la soudure de manuel. Veuillez employer la soudure sans plomb et la soudure sera mise en application utilisant un peu de soudure à a
la température inférieure à 350C, et sera finie d'ici 3,5 secondes pour une terre. Aucune force externe ne sera appliquée
à la pièce de résine tandis que la soudure est mise en application. Le prochain processus de la soudure devrait être suivi après que le produit ait
revenez à la température ambiante. PRÉCAUTION : CONTRÔLE DE TEMPÉRATURE
Emballage et étiquetage de produit
