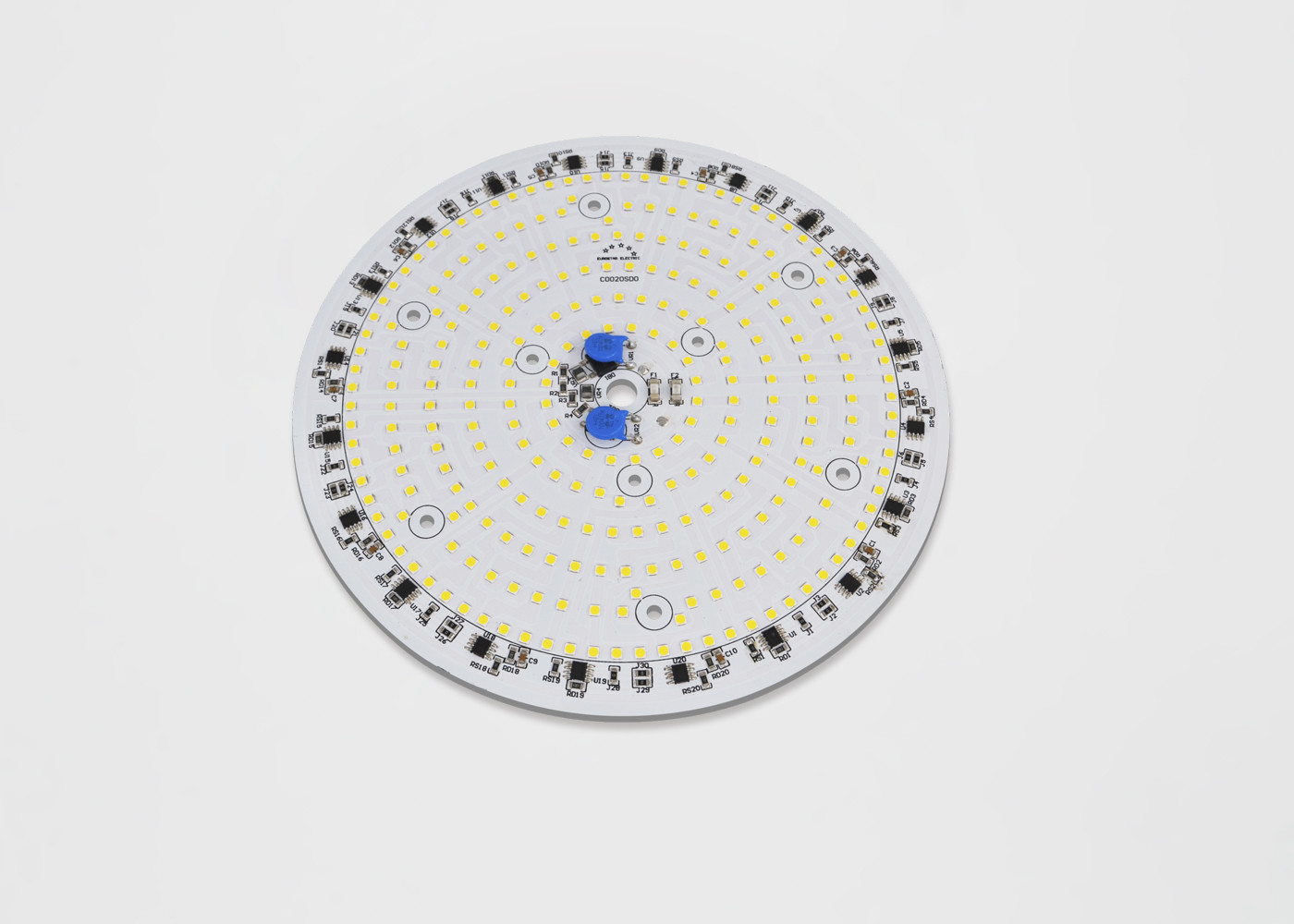

Le module d'ÉPI de LED, module à C.A., 110v/220v Driverless a mené le réverbère de lumière d'inondation de la puce 4000K mené
Détails :
Nom d'article : Module à C.A. SMD pour la lumière élevée de baie d'UFO
Type de produit : Module à C.A.
Tension : 110/220v
Point d'origine : Shenzhen, Chine
Modèle : TYF DQ195
MOQ : 1 ensemble
1. Caractéristiques du produit
- Se relie directement à tension secteur à C.A.
- Efficacité et facteur de puissance élevée
- Temps de longue durée
- BOM simple
- Rosh conforme
- Ligne Voltage Regulation
- Assemblée facile
- Produit sans plomb
2. Applications :
Image élevée de lumière d'inondation de baie requise
3. Tableau électrique et optique 2-1 des caractéristiques (Ta=25℃)
| Tension d'entrée |
Vin |
V |
230 |
| Courant d'entrée |
SI |
mA |
974,2 |
| Fréquence d'opération |
F |
Hertz |
50/60 |
| Puissance d'entrée |
P |
W |
203,3 |
| Facteur de puissance |
PF |
% |
0,908 |
| Distorsion harmonique totale |
THD |
% |
46,58% |
| Obscurcissement du type |
□ futé de □ du □ DMX de DALI de □ du □ 0-10V du □ PWM de TRIAC de □ d'ARN autre |
| Capacité de montée subite |
Contre |
Kilovolt |
1,5 |
| Force électrique (C.A.) |
Le VE |
Kilovolt |
1,5 |
| Opération/température de carter |
Ta/Tc |
℃ |
25/85 |
| Paramètres de LED |
3030 |
| Flux lumineux |
Φv |
LM |
20048 |
| Efficacité lumineuse |
ηv |
Lm/w |
98,59 |
| La température de couleur |
LE TDC |
K |
5895 |
| Index de rendu de couleur |
Ra/CRI |
% |
81.7/73.8 |
| Distribution légère |
- |
- |
|
| Angle de visualisation |
2θ 1/2 |
Degré. |
- |
4. Propriétés optiques
4,1 poubelles de chromaticité
TYF est conforme à la norme de la norme ANSI C78.377A pour sa structure de poubelle de chromaticité. Pour chaque quadrilatère de norme ANSI pour la gamme du TDC de 2700K à 6500K, TYF fournit 5 poubelles et 3 poubelles.
Poubelle de chromaticité du schéma 3-1
Tableau 4-1 5 poubelles d'étape
| LE TDC |
Étapes |
La CX |
La CY |
a |
b |
thêta |
| 2700K |
5 |
0,4578 |
0,4101 |
0,01350 |
0,00700 |
53,70 |
| 3000K |
5 |
0,4338 |
0,403 |
0,01390 |
0,00680 |
53,22 |
| 3500K |
5 |
0,4073 |
0,3917 |
0,01545 |
0,00690 |
54,00 |
| 4000K |
5 |
0,3818 |
0,3797 |
0,01565 |
0,00670 |
53,72 |
| 5000K |
5 |
0,3447 |
0,3553 |
0,01370 |
0,00590 |
59,62 |
| 5700K |
5 |
0,3287 |
0,3417 |
0,01243 |
0,00533 |
59,09 |
| 6000K |
5 |
0,3123 |
0,3282 |
0,01115 |
0,00475 |
58,57 |
Tableau 4-2 3 poubelles d'étape
| LE TDC |
Étapes |
La CX |
La CY |
a |
b |
thêta |
| 2700K |
3 |
0,4578 |
0,4101 |
0,00810 |
0,00420 |
53,70 |
| 3000K |
3 |
0,4338 |
0,403 |
0,00834 |
0,00408 |
53,22 |
| 3500K |
3 |
0,4073 |
0,3917 |
0,00927 |
0,00414 |
54,00 |
| 4000K |
3 |
0,3818 |
0,3797 |
0,00939 |
0,00402 |
53,72 |
| 5000K |
3 |
0,3447 |
0,3553 |
0,00822 |
0,00354 |
59,62 |
| 5700K |
3 |
0,3287 |
0,3417 |
0,00746 |
0,00320 |
59,09 |
| 6000K |
3 |
0,3123 |
0,3282 |
0,00669 |
0,00285 |
58,57 |
4,2 courbes électriques et optiques typiques
Schéma la puissance 4-2-1 relative contre la tension, Tun =25℃
Schéma le flux lumineux 4-2-2 relatif contre la tension, Tun =25℃
Schéma 4-2-3 le modèle rayonnant, Tun =25℃
5. caractéristiques principales/usages spéciaux :
1. Conduisez directement à tension secteur à C.A. : 120/230V, aucun conducteurs d'AC/DC
2. Avec OTR, OVP, OCP, capacité de montée subite, 1000V
3. PF élevé, certifications de CE/UL
4. Bonne cohérence de couleur, C.P. élevée
5. Température ambiante : -20-50℃, température de carter : <70>
6. La petite taille, conception flexible, la taille de carte PCB, le TDC, puissance, peut être adaptée aux besoins du client selon les désirs du client.
7. Time> de la vie 30 000 heures
6. Empaquetage
TYF opto. Produits de modules de LED, emballés dans le plateau en plastique, selon la taille différente, XX PCs chaque plateau en plastique, suivant les indications du suivant. les produits sans boîte en plastique emballée dans des sacs à bulles, afin d'empêcher la pression extérieure, choisissent le sac à bulles différent, selon la taille de produit dans chaque paquet XX de produits, produit conditionné seront stockés sous forme de carton et scellés, suivant les indications du suivant.
1) xx module de PCS LED par information et emballage de boîte du plateau 4)
2)Pile et taping de plateau, XX module de LED
plateaux et plateaux supplémentaires chacun de 1 simulacre de
boîte. Ajoutez le silicagel (1) sur le plateau
3) Garniture du joint
