Aperçu > Produits> Épi de la puce LED> l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité

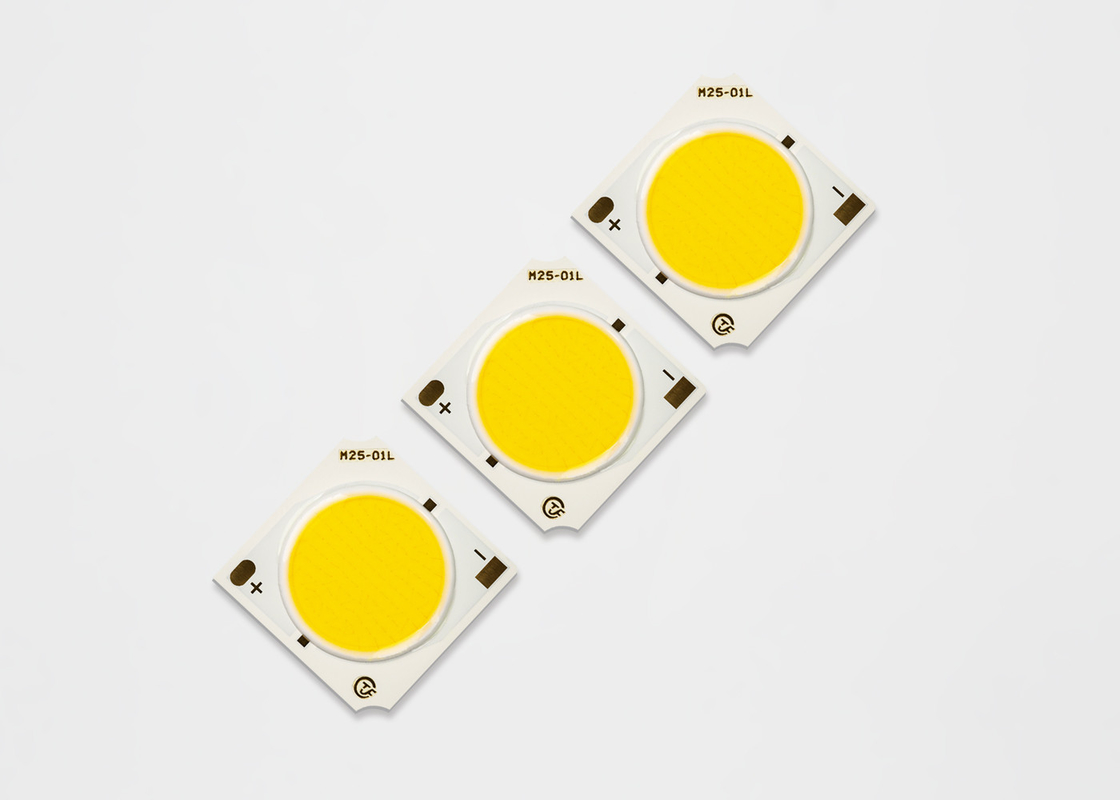

l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité

30w Optional CRI Chip Led Cob Resist High Current Shock Good Ductility

Informations de base

Lieu d'origine:	Shenzhen
Nom de marque:	TYF
Certification:	CE,RoHs
Numéro de modèle:	M25-01L

Quantité de commande min:	négociation
Prix:	Négociable
Délai de livraison:	5-7 jours
Conditions de paiement:	D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement:	1.000.000 PCs/jour

meilleur prix Contactez

Détail Infomation

Puissance:	30w	Émission de la couleur:	blanc chaud, blanc naturel, blanc frais
Matériel de puce:	Bridgelux	Type:	COB LED
Application:	L'ÉPI LED élèvent la lampe	Nom du produit:	COB LED
Mettre en évidence:	l'épi a mené la puce , Puces de lumière de LED

Description de produit

les lumières comercial facultatives de C.P. 30w ébrèche les produits standard de TYF

l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité 0

• Efficacité de 128 lm/W typiques pour 3000K, 80CRI

• Source lumineuse élevée compacte de densité de flux

• Uniforme, illumination de haute qualité

• Options de C.P. du minimum 70, 80, et 90

• Chemin de courant ascendant de StreaCLined

• Couleur conforme de l'ÉNERGIE STAR®/norme ANSI binning

structure avec la norme de 2, 3 et 5 SDCM

• Plus de rendement optimum qu'incandescent, halogène

et lampes fluorescentes

• Opération de C.C de tension à haute tension ou basse

• Série de produit et logo de société sur l'avant

• RoHS conforme

l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité 1

La désignation de numéro de la pièce pour des rangées de la série LED de TYF ml est expliquée comme suit :

l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité 2

l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité 3

Numéro de la pièce	Puissance typique (w)	Le TDC nominal (k)	C.P.	Le minimum a palpité le flux (le LM)	Flux pulsé typique (LM)	Tension typique (v)	Courant nominal (mA)	Efficacité typique (lm/W)
CL25171210P430E*7	30,6	3000 K	70	4468	4804	34	900	157
CL25171210P435E*7	30,6	3500 K	70	4553	4896	34	900	160
CL25171210P440E*7	30,6	4000 K	70	4639	4988	34	900	163
CL25171210P450E*7	30,6	5000 K	70	4696	5049	34	900	165
CL25171210P457E*7	30,6	5700 K	70	4724	5080	34	900	166
CL25171210P465E*7	30,6	6500 K	70	4696	5049	34	900	165
CL25171210P422E*8	30,6	2200 K	80	3785	4070	34	900	133
CL25171210P427E*8	30,6	2700 K	80	4013	4315	34	900	141
CL25171210P430E*8	30,6	3000 K	80	4183	4498	34	900	147
CL25171210P435E*8	30,6	3500 K	80	4240	4559	34	900	149
CL25171210P440E*8	30,6	4000 K	80	4297	4621	34	900	151
CL25171210P450E*8	30,6	5000 K	80	4326	4651	34	900	152
CL25171210P457E*8	30,6	5700 K	80	4354	4681	34	900	153
CL25171210P465E*8	30,6	6500 K	80	4326	4651	34	900	152
CL25171210P422E*9	30,6	2200 K	90	3187	3427	34	900	112
CL25171210P427E*9	30,6	2700 K	90	3415	3672	34	900	120
CL25171210P430E*9	30,6	3000 K	90	3586	3856	34	900	126
CL25171210P435E*9	30,6	3500 K	90	3643	3917	34	900	128
CL25171210P440E*9	30,6	4000 K	90	3671	3947	34	900	129
CL25171210P450E*9	30,6	5000 K	90	3700	3978	34	900	130
CL25171210P457E*9	30,6	5700 K	90	3728	4008	34	900	131

l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité 4

l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité 5

l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité 6

5,1 l'information de Binning de couleur

Le schéma 1 : Graphique des poubelles d'essai dans l'espace chromatique de x/y (conditions d'essai pulsées, Tj = 25°C)

l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité 7

CIE1931-x

Tableau 38 : 2-Step à 5 définitions de poubelle de couleur d'ellipse de macadam d'étape pour la chaîne de noyau d'épi de TYF

Nominal LE TDC	Point central		AXE PRINCIPAL (a, b)			Ellipse Ange de rotation, θ
Nominal LE TDC	X	Y	2-Step	3-Step	5-Step	Ellipse Ange de rotation, θ
2200K	0,5018	0,4153	(0,0048, 0,0027)	(0,0072, 0,0041)	(0,0120, 0,0067)	39,9
2500K	0,4806	0,4141	(0,0050, 0,0027)	(0,0076, 0,0041)	(0,0126, 0,0068)	53,1
2700K	0,4575	0,4101	(0,0053, 0,0027)	(0,0080, 0,0041)	(0,0133, 0,0068)	54,1
3000K	0,4338	0,4030	(0,0057, 0,0028)	(0,0086, 0,0042)	(0,0142, 0,0069)	53,7
3500K	0,4073	0,3917	(0,0062, 0,0028)	(0,0093, 0,0041)	(0,0155, 0,0069)	54,0
4000K	0,3818	0,3797	(0,0063, 0,0027)	(0,0093, 0,0042)	(0,0157, 0,0068)	53,4
5000K	0,3447	0,3553	(0,0054, 0,0024)	(0,0081, 0,0035)	(0,0135, 0,0059)	59,8
5700K	0,3290	0,3417	(0,0048, 0,0021)	(0,0072, 0,0032)	(0,0119, 0,0052)	58,8
6500K	0,3123	0,3282	(0,0044, 0,0018)	(0,0066, 0,0027)	(0,0110, 0,0045)	58,1

l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité 8

6,1 tableau 39 : Estimations maximum

l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité 9

Notes pour le tableau 39 :

Conduit les rangées à un entretien plus élevé de lumen de courants cependant peut être réduit.
On doit observer le courant approprié sous-sollicitant pour maintenir la température de jonction au-dessous du maximum
L'opération pulsée avec un courant maximal d'entraînement égal à la crête indiquée a palpité courant en avant est acceptable si la période active d'impulsion est ≤1ms par cycle et le coefficient d'utilisation est ≤10%
Des diodes électroluminescentes ne sont pas conçues pour être conduites dans la tension inverse et ne produiront pas la lumière dans cette condition. Estimation maximum donnée pour la référence seulement.

l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité 10

l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité 11

Notes : 1. Toute la tolérance de dimension est ±0.2mm sauf indication contraire. 2. point de mesure de comité technique à la cathode

ÉTAT DE SOUDURE RECOMMANDÉ

Pour la soudure de manuel. Veuillez employer la soudure sans plomb et la soudure sera mise en application utilisant un peu de soudure à a

la température inférieure à 350C, et sera finie d'ici 3,5 secondes pour une terre. Aucune force externe ne sera appliquée

à la pièce de résine tandis que la soudure est mise en application. Le prochain processus de la soudure devrait être suivi après que le produit ait

revenez à la température ambiante. PRÉCAUTION : CONTRÔLE DE TEMPÉRATURE

l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité 13

l'épi mené par puce facultative de C.P. 30w résistent à la bonne ductilité de choc à forte intensité 14

Emballage et étiquetage de produit
