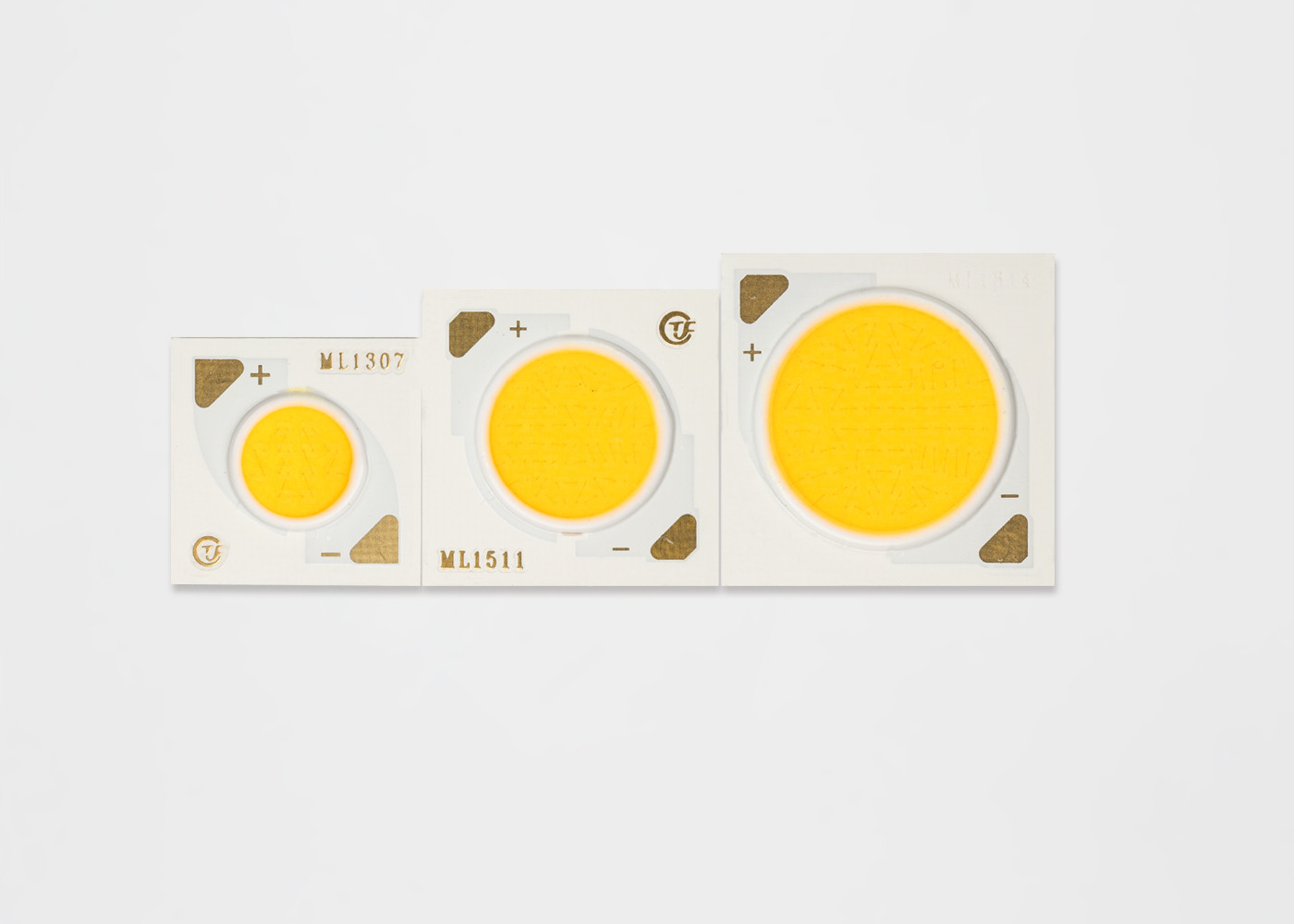

downlights d'ÉPI du rendement 20W élevé 130 lm/w
• Efficacité de 128 lm/W typiques pour 3000K, 80CRI
• Source lumineuse élevée compacte de densité de flux
• Uniforme, illumination de haute qualité
• Options de C.P. du minimum 70, 80, et 90
• Chemin de courant ascendant de StreaCLined
• Couleur conforme de l'ÉNERGIE STAR®/norme ANSI binning
structure avec la norme de 2, 3 et 5 SDCM
• Plus de rendement optimum qu'incandescent, halogène
et lampes fluorescentes
• Opération de C.C de tension à haute tension ou basse
• Série de produit et logo de société sur l'avant
• RoHS conforme
La désignation de numéro de la pièce pour des rangées de la série LED de TYF ml est expliquée comme suit :
|
Numéro de la pièce
|
Puissance typique (w) |
Le TDC nominal (k) |
C.P.
|
Le minimum a palpité le flux (le LM) |
Flux pulsé typique (LM) |
Tension typique (v) |
Courant nominal (mA) |
Efficacité typique (lm/W) |
| CL25171206P430E*7 |
18,4 |
3000 K |
70 |
2772 |
2981 |
34 |
540 |
162 |
| CL25171206P435E*7 |
18,4 |
3500 K |
70 |
2823 |
3036 |
34 |
540 |
165 |
| CL25171206P440E*7 |
18,4 |
4000 K |
70 |
2858 |
3073 |
34 |
540 |
167 |
| CL25171206P450E*7 |
18,4 |
5000 K |
70 |
2926 |
3146 |
34 |
540 |
171 |
| CL25171206P457E*7 |
18,4 |
5700 K |
70 |
2943 |
3165 |
34 |
540 |
172 |
| CL25171206P465E*7 |
18,4 |
6500 K |
70 |
2926 |
3146 |
34 |
540 |
171 |
| CL25171206P422E*8 |
18,4 |
2200 K |
80 |
2310 |
2484 |
34 |
540 |
135 |
| CL25171206P427E*8 |
18,4 |
2700 K |
80 |
2481 |
2668 |
34 |
540 |
145 |
| CL25171206P430E*8 |
18,4 |
3000 K |
80 |
2601 |
2797 |
34 |
540 |
152 |
| CL25171206P435E*8 |
18,4 |
3500 K |
80 |
2635 |
2834 |
34 |
540 |
154 |
| CL25171206P440E*8 |
18,4 |
4000 K |
80 |
2669 |
2870 |
34 |
540 |
156 |
| CL25171206P450E*8 |
18,4 |
5000 K |
80 |
2721 |
2926 |
34 |
540 |
159 |
| CL25171206P457E*8 |
18,4 |
5700 K |
80 |
2738 |
2944 |
34 |
540 |
160 |
| CL25171206P465E*8 |
18,4 |
6500 K |
80 |
2721 |
2926 |
34 |
540 |
159 |
| CL25171206P422E*9 |
18,4 |
2200 K |
90 |
1968 |
2116 |
34 |
540 |
115 |
| CL25171206P427E*9 |
18,4 |
2700 K |
90 |
2122 |
2282 |
34 |
540 |
124 |
| CL25171206P430E*9 |
18,4 |
3000 K |
90 |
2225 |
2392 |
34 |
540 |
130 |
| CL25171206P435E*9 |
18,4 |
3500 K |
90 |
2276 |
2447 |
34 |
540 |
133 |
| CL25171206P440E*9 |
18,4 |
4000 K |
90 |
2310 |
2484 |
34 |
540 |
135 |
| CL25171206P450E*9 |
18,4 |
5000 K |
90 |
2327 |
2502 |
34 |
540 |
136 |
| CL25171206P457E*9 |
18,4 |
5700 K |
90 |
2344 |
2520 |
34 |
540 |
137 |
5,1 l'information de Binning de couleur
Le schéma 1 : Graphique des poubelles d'essai dans l'espace chromatique de x/y (conditions d'essai pulsées, Tj = 25°C)
CIE1931-x
Tableau 38 : 2-Step à 5 définitions de poubelle de couleur d'ellipse de macadam d'étape pour la chaîne de noyau d'épi de TYF
|
Nominal
LE TDC
|
Point central |
AXE PRINCIPAL (a, b) |
Ellipse
Ange de rotation, θ
|
| X |
Y |
2-Step |
3-Step |
5-Step |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53,1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54,1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58,1 |
6,1 tableau 39 : Estimations maximum
Notes pour le tableau 39 :
- Conduit les rangées à un entretien plus élevé de lumen de courants cependant peut être réduit.
- On doit observer le courant approprié sous-sollicitant pour maintenir la température de jonction au-dessous du maximum
- L'opération pulsée avec un courant maximal d'entraînement égal à la crête indiquée a palpité courant en avant est acceptable si la période active d'impulsion est ≤1ms par cycle et le coefficient d'utilisation est ≤10%
- Des diodes électroluminescentes ne sont pas conçues pour être conduites dans la tension inverse et ne produiront pas la lumière dans cette condition. Estimation maximum donnée pour la référence seulement.
Notes : 1. Toute la tolérance de dimension est ±0.2mm sauf indication contraire. 2. point de mesure de comité technique à la cathode
ÉTAT DE SOUDURE RECOMMANDÉ
Pour la soudure de manuel. Veuillez employer la soudure sans plomb et la soudure sera mise en application utilisant un peu de soudure à a
la température inférieure à 350C, et sera finie d'ici 3,5 secondes pour une terre. Aucune force externe ne sera appliquée
à la pièce de résine tandis que la soudure est mise en application. Le prochain processus de la soudure devrait être suivi après que le produit ait
revenez à la température ambiante. PRÉCAUTION : CONTRÔLE DE TEMPÉRATURE
Emballage et étiquetage de produit
