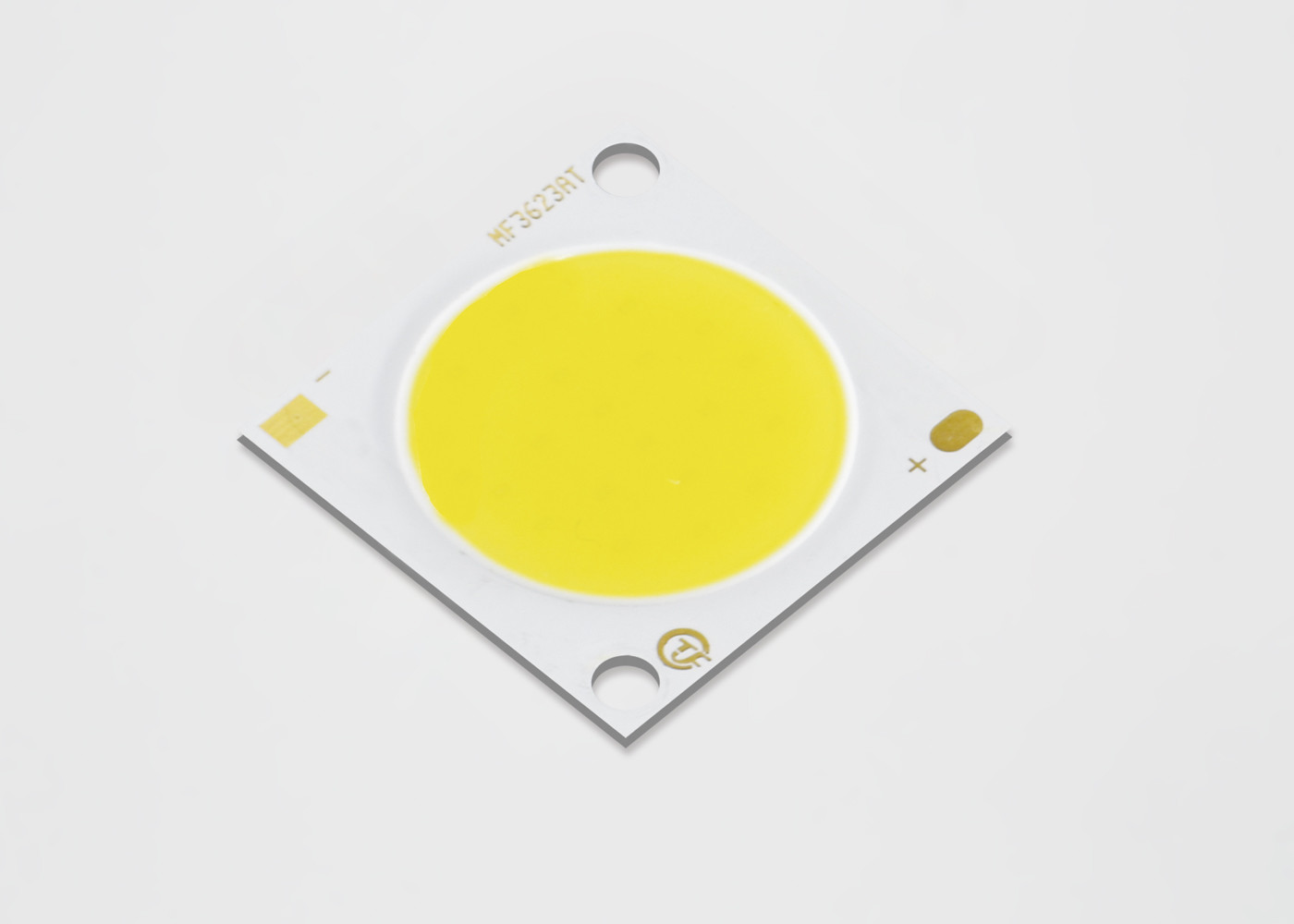

downlights d'intérieur residencial de puce à protubérance de grand secteur lumineux de 20W 30W
• Il a une source lumineuse élevée compacte de densité de flux.
• Le produit offre l'illumination uniforme et de haute qualité.
• Les options de C.P. du minimum 70, 80, et 90 sont disponibles.
• Il a un chemin thermique profilé.
• Le produit est l'ÉNERGIE STAR®/norme ANSI conforme avec la structure binning de couleur avec la norme de 2, 3, et 5 SDCM.
• Il est plus de rendement optimum qu'incandescent, l'halogène, et les lampes fluorescentes.
2, nomenclature de produit
La désignation de numéro de la pièce pour des rangées de la série LED de TYF ml est expliquée comme suit :
| Numéro de la pièce |
Puissance typique (w) |
Le TDC nominal (k) |
Flux pulsé minimum (LM) |
Flux pulsé typique (LM) |
Tension typique (v) |
Actuel nominal (mA) |
Efficacité typique (lm/W) |
| ML13070302P530E*7 |
3,1 |
3000 K |
377 |
419 |
9,6 |
320 |
135 |
| ML13070302P535E*7 |
3,1 |
3500 K |
382 |
425 |
9,6 |
320 |
137 |
| ML13070302P540E*7 |
3,1 |
4000 K |
385 |
428 |
9,6 |
320 |
138 |
| ML13070302P550E*7 |
3,1 |
5000 K |
388 |
431 |
9,6 |
320 |
139 |
| ML13070302P557E*7 |
3,1 |
5700 K |
391 |
434 |
9,6 |
320 |
140 |
| ML13070302P565E*7 |
3,1 |
6500 K |
388 |
431 |
9,6 |
320 |
139 |
| ML13070302P522E*8 |
3,1 |
2200 K |
304 |
338 |
9,6 |
320 |
109 |
| ML13070302P527E*8 |
3,1 |
2700 K |
326 |
363 |
9,6 |
320 |
117 |
| ML13070302P530E*8 |
3,1 |
3000 K |
338 |
375 |
9,6 |
320 |
121 |
| ML13070302P535E*8 |
3,1 |
3500 K |
346 |
384 |
9,6 |
320 |
124 |
| ML13070302P540E*8 |
3,1 |
4000 K |
352 |
391 |
9,6 |
320 |
126 |
| ML13070302P550E*8 |
3,1 |
5000 K |
357 |
397 |
9,6 |
320 |
128 |
| ML13070302P557E*8 |
3,1 |
5700 K |
363 |
403 |
9,6 |
320 |
130 |
| ML13070302P565E*8 |
3,1 |
6500 K |
357 |
397 |
9,6 |
320 |
128 |
| ML13070302P522E*9 |
3,1 |
2200 K |
262 |
291 |
9,6 |
320 |
94 |
| ML13070302P527E*9 |
3,1 |
2700 K |
285 |
316 |
9,6 |
320 |
102 |
| ML13070302P530E*9 |
3,1 |
3000 K |
296 |
329 |
9,6 |
320 |
106 |
| ML13070302P535E*9 |
3,1 |
3500 K |
304 |
338 |
9,6 |
320 |
109 |
| ML13070302P540E*9 |
3,1 |
4000 K |
310 |
344 |
9,6 |
320 |
111 |
| ML13070302P550E*9 |
3,1 |
5000 K |
315 |
350 |
9,6 |
320 |
113 |
| ML13070302P557E*9 |
3,1 |
5700 K |
321 |
357 |
9,6 |
320 |
115 |
4, applications :
5. Propriétés optiques
5,1 l'information de Binning de couleur
Le schéma 1 : Graphique des poubelles d'essai dans l'espace chromatique de x/y (conditions d'essai pulsées, Tj = 25°C)
CIE1931-x
Tableau 38 : 2-Step à 5 définitions de poubelle de couleur d'ellipse de macadam d'étape pour la chaîne de noyau d'épi de TYF
|
Nominal
LE TDC
|
Point central |
AXE PRINCIPAL (a, b) |
Ellipse
Ange de rotation, θ
|
| X |
Y |
2-Step |
3-Step |
5-Step |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53,1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54,1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58,1 |
6, capacités absolues
6,1 tableau 39 : Estimations maximum
Notes pour le tableau 39 :
- Conduit les rangées à un entretien plus élevé de lumen de courants cependant peut être réduit.
- On doit observer la sous-sollicitation actuelle appropriée pour maintenir la température de jonction au-dessous du maximum
- L'opération pulsée avec un égal maximal de courant d'entraînement à la crête indiquée a palpité en avant actuel est acceptable si la période active d'impulsion est ≤1ms par cycle et le coefficient d'utilisation est ≤10%
- Des diodes électroluminescentes ne sont pas conçues pour être conduites dans la tension inverse et ne produiront pas la lumière dans cette condition. Estimation maximum donnée pour la référence seulement.
Notes : 1. Toute la tolérance de dimension est ±0.2mm sauf indication contraire. 2. point de mesure de comité technique à la cathode
8, PRÉCAUTION
ÉTAT DE SOUDURE RECOMMANDÉ
Pour la soudure manuelle. Veuillez employer la soudure sans plomb et la soudure sera mise en application utilisant un peu de soudure à a
la température inférieur 350C, et sera finie d'ici 3,5 secondes pour une terre. Aucune force externe ne sera appliquée
à la pièce de résine tandis que la soudure est mise en application. Le prochain processus de la soudure devrait être suivi après que le produit ait
retour à la température ambiante. PRÉCAUTION : CONTRÔLE DE TEMPÉRATURE
9, empaquetage et étiquetage
Emballage et étiquetage de produit
