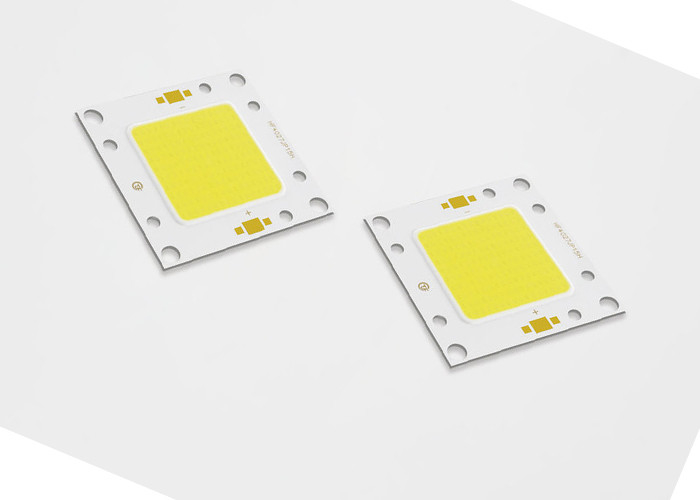

3-200W haute puissance Cob LED éclairage de spot de piste de matériel de base en cuivre
2 Avantages
• Haute stabilité pour une application en extérieur
• Résistance thermique considérablement réduite et
augmentation de la température de fonctionnement
• Lumière blanche uniforme et constante • Coûts d'exploitation réduits • Facile à utiliser avec les détecteurs de lumière du jour et de mouvement pour
permettre une économie d'énergie accrue
• Coût de maintenance réduit • Respectueux de l'environnement, pas de problème d'élimination
La désignation du numéro de pièce pour les matrices de LED de la série spéciale TYF est expliquée comme suit :
|
Numéro d'article
|
Puissance typique (W) |
TCC nominal (K) |
IRC
|
Flux pulsé minimal (lm) |
Flux pulsé typique (lm) |
Tension typique (V) |
Courant nominal (mA) |
Efficacité typique (lm/W) |
| CL54351818P430E*7 |
82,9 |
3000K |
70 |
12027 |
12932 |
51.2 |
1620 |
156 |
| CL54351818P435E*7 |
82,9 |
3500K |
70 |
12181 |
13098 |
51.2 |
1620 |
158 |
| CL54351818P440E*7 |
82,9 |
4000K |
70 |
12258 |
13181 |
51.2 |
1620 |
159 |
| CL54351818P450E*7 |
82,9 |
5000K |
70 |
12413 |
13347 |
51.2 |
1620 |
161 |
| CL54351818P457E*7 |
82,9 |
5700K |
70 |
12490 |
13430 |
51.2 |
1620 |
162 |
| CL54351818P465E*7 |
82,9 |
6500K |
70 |
12413 |
13347 |
51.2 |
1620 |
161 |
| CL54351818P422E*8 |
82,9 |
2200K |
80 |
10100 |
10860 |
51.2 |
1620 |
131 |
| CL54351818P427E*8 |
82,9 |
2700K |
80 |
10948 |
11772 |
51.2 |
1620 |
142 |
| CL54351818P430E*8 |
82,9 |
3000K |
80 |
11256 |
12103 |
51.2 |
1620 |
146 |
| CL54351818P435E*8 |
82,9 |
3500K |
80 |
11410 |
12269 |
51.2 |
1620 |
148 |
| CL54351818P440E*8 |
82,9 |
4000K |
80 |
11487 |
12352 |
51.2 |
1620 |
149 |
| CL54351818P450E*8 |
82,9 |
5000K |
80 |
11642 |
12518 |
51.2 |
1620 |
151 |
| CL54351818P457E*8 |
82,9 |
5700K |
80 |
11796 |
12684 |
51.2 |
1620 |
153 |
| CL54351818P465E*8 |
82,9 |
6500K |
80 |
11642 |
12518 |
51.2 |
1620 |
151 |
| CL54351818P422E*9 |
82,9 |
2200K |
90 |
8943 |
9616 |
51.2 |
1620 |
116 |
| CL54351818P427E*9 |
82,9 |
2700K |
90 |
9791 |
10528 |
51.2 |
1620 |
127 |
| CL54351818P430E*9 |
82,9 |
3000K |
90 |
10023 |
10777 |
51.2 |
1620 |
130 |
| CL54351818P435E*9 |
82,9 |
3500K |
90 |
10177 |
10943 |
51.2 |
1620 |
132 |
| CL54351818P440E*9 |
82,9 |
4000K |
90 |
10254 |
11026 |
51.2 |
1620 |
133 |
| CL54351818P450E*9 |
82,9 |
5000K |
90 |
10408 |
11192 |
51.2 |
1620 |
135 |
| CL54351818P457E*9 |
82,9 |
5700K |
90 |
10485 |
11275 |
51.2 |
1620 |
136 |
5.1 Informations sur le regroupement des couleurs
Figure 1 : Graphique des bacs de test dans l'espace colorimétrique xy (conditions de test pulsées, Tj = 25 °C)
CIE1931-x
Tableau 38 : Définitions des groupes de couleurs d'ellipse MacAdam en 2 étapes à 5 étapes pour la gamme de base TYF CoB
|
Nominal
CCT
|
Point central |
AXE MAJEUR (a , b) |
Ellipse
Ange de rotation, θ
|
| X |
Oui |
2 étapes |
3 étapes |
5 étapes |
| 2200K |
0,5018 |
0,4153 |
(0.0048 , 0.0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
Remarques pour le tableau 12 :
- Entraînement des matrices à des courants plus élevés, mais la maintenance du flux lumineux peut être réduite.
- Un déclassement de courant approprié doit être observé pour maintenir la température de jonction en dessous du maximum
- Le fonctionnement pulsé avec un courant de commande de crête égal au courant direct pulsé de crête indiqué est acceptable si le temps d'activation de l'impulsion est ≤ 1 ms par cycle et le cycle de service est ≤ 10 %
- Les diodes électroluminescentes ne sont pas conçues pour être pilotées en tension inverse et ne produiront pas de lumière dans ces conditions.Note maximale fournie à titre indicatif.
Remarques : 1. Toutes les tolérances dimensionnelles sont de ±0,2 mm, sauf indication contraire.2. Point de mesure Tc à la cathode
CONDITION DE SOUDURE RECOMMANDÉE
Pour soudure manuelle.Veuillez utiliser une soudure sans plomb et la soudure doit être mise en œuvre à l'aide d'une mèche à souder à un
température inférieure à 350C, et doit être terminé dans les 3,5 secondes pour un terrain.Aucune force extérieure ne doit être appliquée
à la pièce en résine lors de la mise en œuvre de la soudure.Le prochain processus de soudure doit être effectué après que le produit a
retour à température ambiante.ATTENTION : CONTRÔLE DE LA TEMPÉRATURE
