Applications
●Éclairage général d'intérieur
●Éclairage industriel
●Downlights professionnels
●Modifications et montages
1. l'information produit
Caractéristiques

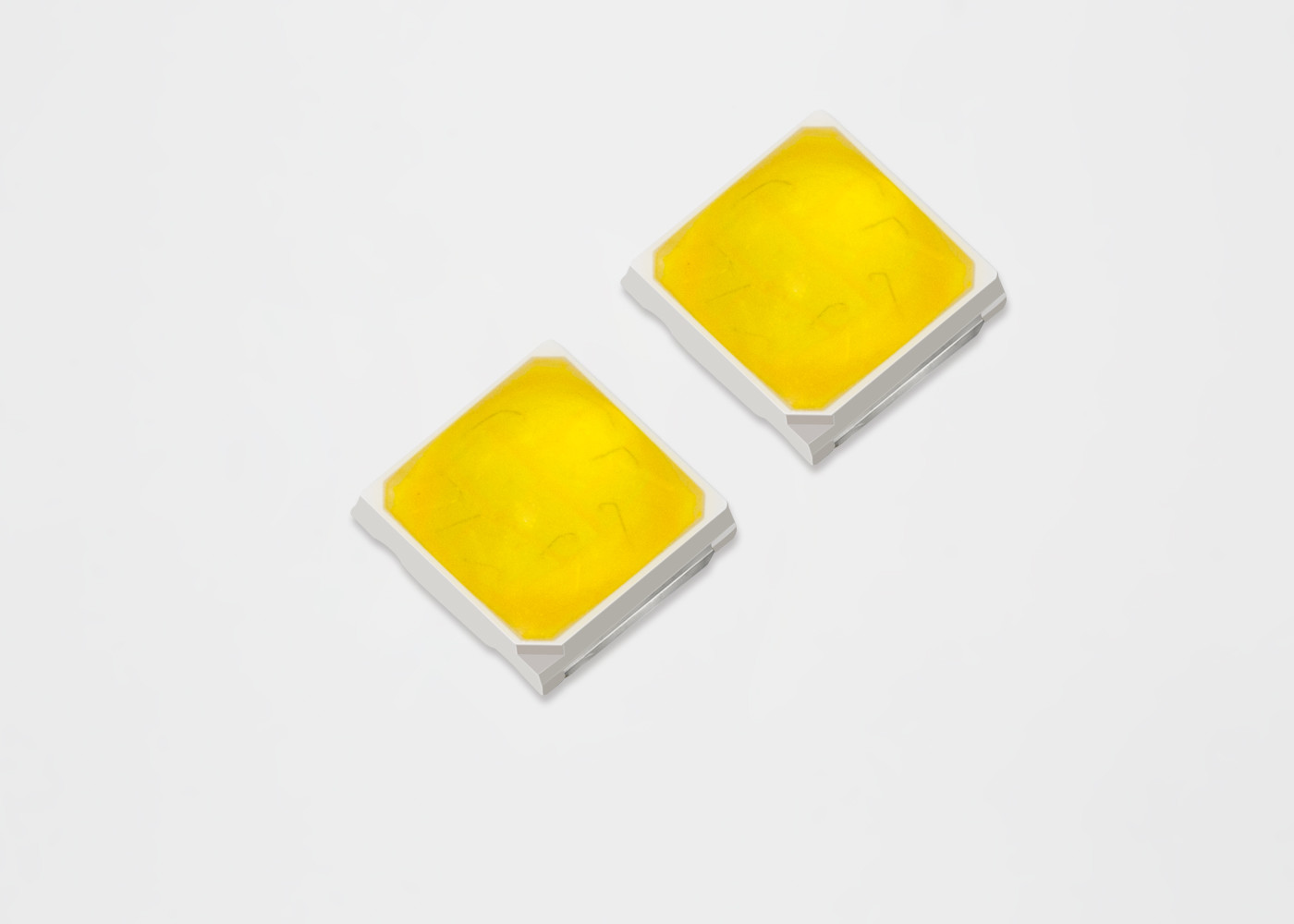

●Paquet de PCT
●Dimension de paquet : 3.0mm×3.0mm×0.65mm
●Angle de visualisation : 120°
●ROHS a approuvé
2. nombre de produit
Modèle. P/N NON : S-F3 10 THX XXXX X
3.Dimensions
Post-scriptum :
·Tout le secteur de dimensions dans la tolérance de millimètre est ±0.2mm sauf indication contraire.
4 capacités absolues
| Article |
Symbole |
Valeur |
Unité |
| Limitation de la puissance |
P |
1,0 |
W |
|
Courant en avant
|
SI |
150 |
mA |
|
Température de fonctionnement
|
Topr |
-40ºC à +105ºC |
°C |
|
La température de jonction
|
Tj |
120 |
°C |
|
Température de stockage
|
Tstg |
-40ºC à +85ºC |
°C |
|
Sensibilité d'ESD
|
ESD |
2,000V HBM |
V |
|
Tension inverse
|
VR |
10 |
V |
|
Courant inverse
|
IR |
10 |
uA |
|
La température de soudure
|
Tsld |
260ºC/3-5sec. |
℃/S |
| Estimation de sensibilité d'humidité |
MSR |
MSL3 |
℃/RH/H |
Expliquez :
·Puissance maximum et moyen actuel positif la valeur d'arrangement maximum de la température inférieure de la source lumineuse menée à l'aide du radiateur approprié.
·L'erreur de connexion et la tension interdite peuvent endommager la puce de LED.
·Les différentes températures (point test de mesure de la température Tj), ont indiqué que lumière de LED devrait fonctionner suivent sous-solliciter la courbe sur le texte
Attention :
·Le ℃ de l'environnement d'essai temperature25, et la volonté du TDC et de tension ont changé si examiné dans la température différente de courant et d'environnement.
·Tolérance parmi la machine d'essai différente : Tension : ±0.1V, CRI±2, coordonnée ±0.005 de couleur.
secteur de couleur de carte de la référence 6.The
7. Évaluation de tension
·La tension menée blanche et la classification de l'essai PCT3030 en avant, dossier de tension en avant est définie comme suit
| Groupe de tension en avant |
Tension en avant minimum (v) @150mA |
Tension en avant maximum (v) @ 150mA |
| 56B |
5,6 |
5,8 |
| 56B |
5,8 |
6,0 |
| 60B |
6,0 |
6,2 |
Post-scriptum :
·Tension inférieure : 0.2V/dossier, classification légère d'efficacité : 10LM/W/dossier, erreur permise ±5% d'efficacité optique.
·La gamme peut être commandée dans la cinquième ellipse de Mcadam d'ordre.
·Le TDC spécial et le point central n'est pas dedans au-dessus de gamme de gamme de couleur, n'identifient pas.
·Les conditions entières d'appareil d'éclairage colorent le ≤ 3SDCM de tolérance, selon les besoins de la différence de couleur par la sous-POUBELLE, par la manière de SMT-croix de répondre aux exigences, le détail pour consulter le personnel technique approprié.
9 articles et états d'essai de fiabilité
1. articles de essai et conditions d'essai
| Périodique non. |
Article d'essai |
norme |
Condition d'essai |
Quantité d'échantillon |
Quantité d'échec |
| 1 |
Choc thermique |
JESD22-A104E |
(- 40℃15min)-----+120℃ (15min), ↑↓10 minutes, 200cycles |
22pcs |
0 |
| 2 |
À hautes températures
Stockage |
JESD22-A103D |
+100℃, 1000h |
22pcs |
0 |
| 3 |
Basse température
Stockage |
JESD22-A119 |
-40℃, 1000h |
22pcs |
0 |
| 4 |
Humidité à hautes températures et élevé, essai de vieillissement |
JESD22-A101C |
T=+85℃, RH=85% |
IF=150MA
1000h |
22pcs |
0 |
| 5 |
Opération à hautes températures |
IES LM80-2015 |
T=+105℃, |
IF=150MA
1000h |
22pcs |
0 |
| 6 |
Opération de basse température |
JESD22-A108D |
T=-40℃, |
IF=150MA
1000h |
22pcs |
0 |
| 7 |
Humidité/essai sensibilité de ré-écoulement |
J-STD-020E |
Condition préalable : 60℃.60%RH.168H Tsld=260℃.10sec. 3 ré-écoulements |
22pcs |
0 |
2. critères pour juger des dommages
|
Articles d'essai
|
Condition d'essai
|
Critères pour le jugement
|
| Mn. |
Maximum. |
|
Tension en avant
|
IF=150mA |
/ |
U.S.L*) x1.1 |
|
Courant inverse
|
VR=10V |
/ |
U.S.L*) x2.0 |
|
Flux lumineux
|
IF=150mA |
L.S.L*) x0.7 |
/ |
