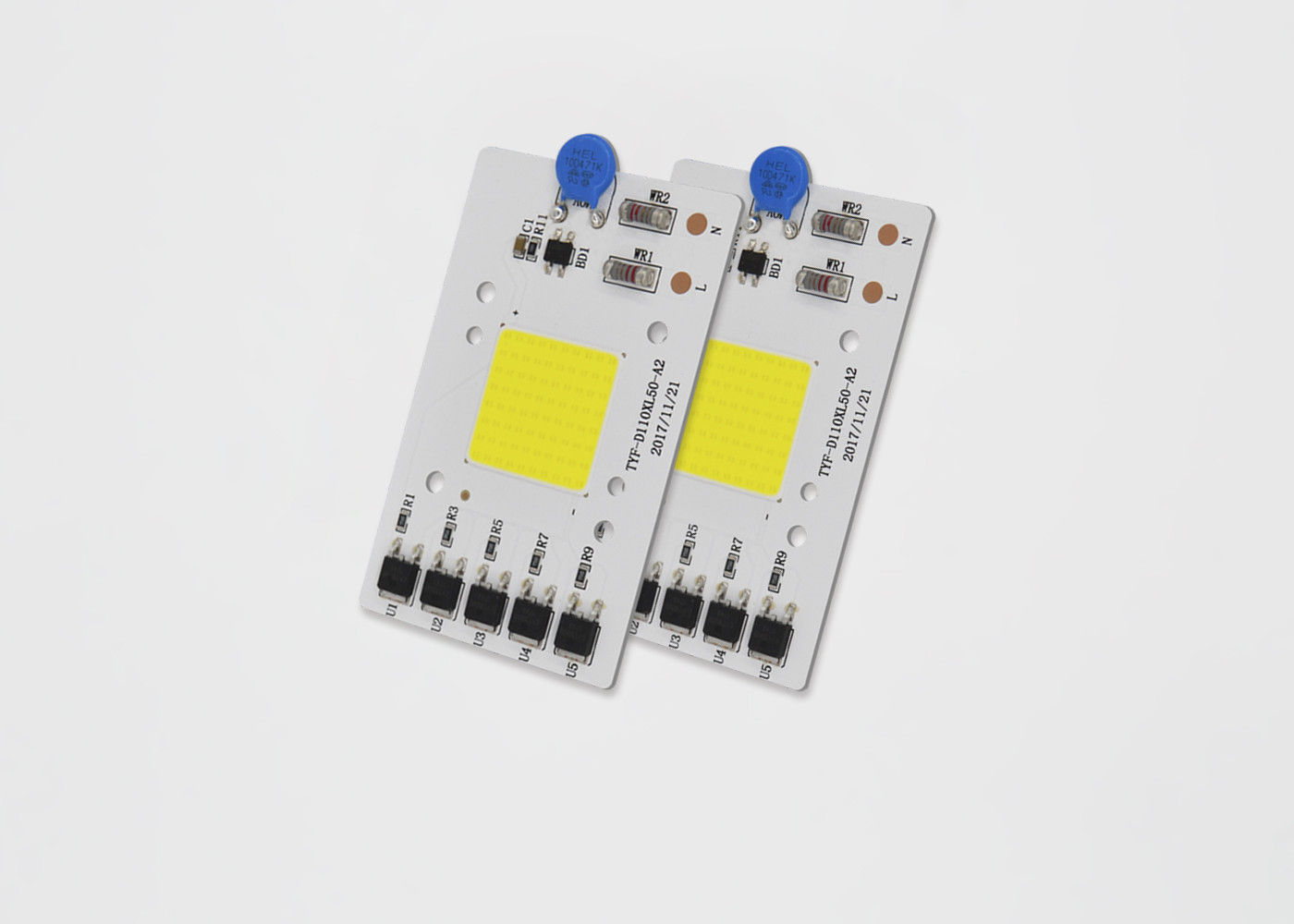

conducteur à bord 3000K 6000K de puce à protubérance à C.A. du module 220V à C.A. LED de 30W 50W

Informations de base
Lieu d'origine: La Chine
Nom de marque: TYF
Certification: CE CB ROHS
Numéro de modèle: D5284
Quantité de commande min: négociation
Prix: Negotiable
Détails d'emballage: boîte de papier d'emballage
Délai de livraison: 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement: 10 000 pièces par mois
Détail Infomation
modèle: TYF D5284 Numéro de pièce: D5284C2023E0DA30582
Faible: 52*84mm tension: 220/230V
Puissance: 50W TDC: 6000k
PF: > 0,9 THD: 35%
Obscurcissement: N
Mettre en évidence:

module mené driverless

,

La puissance élevée LED Module


Description de produit

Conducteur incroyable à bord 3000K 6000K de puce à protubérance à C.A. de l'ÉPI 220V des prix 30W 50W LED



1. Détails :

Nom d'article : Module d'ÉPI à C.A. pour les lampes extérieures menées

Type de produit : Module à C.A.

Tension : 110V/220v

Point d'origine : Shenzhen, Chine

Modèle : TYF D5284

MOQ : 100 morceaux



1,1 caractéristiques du produit

  • Se relie directement à tension secteur à C.A.
  • Efficacité et facteur de puissance élevée
  • Temps de longue durée
  • BOM simple
  • Rosh conforme
  • Ligne Voltage Regulation
  • Assemblée facile

2. Applications :





3. Tableau électrique et optique 2-1 des caractéristiques (Ta=25℃)

ARTICLE SYMBOLE UNITÉ Valeur TYPIQUE
Tension d'entrée Vin V 230
Courant d'entrée SI mA 236,2
Fréquence d'opération F Hertz 50/60
Puissance d'entrée P W 49,49
Facteur de puissance PF % 0,911
Distorsion harmonique totale THD % 45,7%
Obscurcissement du type □ futé de □ du □ DMX de DALI de □ du □ 0-10V du □ PWM de TRIAC de □ d'ARN autre
Capacité de montée subite Contre Kilovolt 1
Force électrique (C.A.) Le VE Kilovolt 1,5
Opération/température de carter Ta/Tc 25/85
Paramètres de LED ÉPI
Flux lumineux Φv LM 4680,9
Efficacité lumineuse ηv Lm/w 94,57
La température de couleur LE TDC K 6381
Index de rendu de couleur Ra/CRI % 70.2/59.0
Distribution légère - -
Angle de visualisation 2θ 1/2 Degré. -



3,1 tableau 2-4 des capacités absolues (Ta=25℃)



ARTICLE SYMBOLE UNITÉ Valeur
Dissipation de puissance Palladium W 52,5
Courant à C.A. (RMS) SI mA 248,5
Tension CA (RMS) Vin V 220~240
La température de jonction de LED DIRIGÉ PAR Tj 120
La température de jonction d'IC TJ-IC 150
Dessus de la température IC d'IC Tp 100
Résistance thermique de LED (jonction/point de soudure) Rthj-s ℃/W 20
Résistance thermique d'IC (jonction/point de soudure) Rthj-s ℃/W 40
Température de fonctionnement À -20~+85
Température de stockage Solides totaux -40~+100
Sensibilité d'ESD (HBM) Vesd Kilovolt ±2
La température de soudure (ré-écoulement) Tsld -
La température de soudure (main) Tsld 350 3S



4. Propriétés optiques



4,1 poubelles de chromaticité



TYF est conforme à la norme de la norme ANSI C78.377A pour sa structure de poubelle de chromaticité. Pour chaque quadrilatère de norme ANSI pour la gamme du TDC de 2700K à 6500K, TYF fournit 5 poubelles et 3 poubelles.



Poubelle de chromaticité du schéma 4-1-1

conducteur à bord 3000K 6000K de puce à protubérance à C.A. du module 220V à C.A. LED de 30W 50W 0



Tableau 4-1-2 5 poubelles d'étape

LE TDC Étapes La CX La CY a b thêta
2700K 5 0,4578 0,4101 0,01350 0,00700 53,70
3000K 5 0,4338 0,403 0,01390 0,00680 53,22
3500K 5 0,4073 0,3917 0,01545 0,00690 54,00
4000K 5 0,3818 0,3797 0,01565 0,00670 53,72
5000K 5 0,3447 0,3553 0,01370 0,00590 59,62
5700K 5 0,3287 0,3417 0,01243 0,00533 59,09
6000K 5 0,3123 0,3282 0,01115 0,00475 58,57



Tableau 4--1-3 poubelles 3step

LE TDC Étapes La CX La CY a b thêta
2700K 3 0,4578 0,4101 0,00810 0,00420 53,70
3000K 3 0,4338 0,403 0,00834 0,00408 53,22
3500K 3 0,4073 0,3917 0,00927 0,00414 54,00
4000K 3 0,3818 0,3797 0,00939 0,00402 53,72
5000K 3 0,3447 0,3553 0,00822 0,00354 59,62
5700K 3 0,3287 0,3417 0,00746 0,00320 59,09
6000K 3 0,3123 0,3282 0,00669 0,00285 58,57



4,2 courbes électriques et optiques typiques

Schéma la puissance 4-2-1 relative contre la tension, Tun =25℃

conducteur à bord 3000K 6000K de puce à protubérance à C.A. du module 220V à C.A. LED de 30W 50W 1



Schéma le flux lumineux 4-2-2 relatif contre la tension, Tun =25℃

conducteur à bord 3000K 6000K de puce à protubérance à C.A. du module 220V à C.A. LED de 30W 50W 2



Schéma 4-2-3 le modèle rayonnant, Tun =25℃

conducteur à bord 3000K 6000K de puce à protubérance à C.A. du module 220V à C.A. LED de 30W 50W 3















































5. caractéristiques principales/usages spéciaux :



1. Conduisez directement à tension secteur à C.A. : 120/230V, aucun conducteurs d'AC/DC

2. Avec OTR, OVP, OCP, capacité de montée subite, 1000V

3. PF élevé, certifications de CE/UL

4. Bonne cohérence de couleur, C.P. élevée

5. Température ambiante : -20-50℃, température de carter : <70>

6. La petite taille, conception flexible, la taille de carte PCB, le TDC, puissance, peut être adaptée aux besoins du client selon les désirs du client.

7. Time> de la vie 30 000 heures



6. Empaquetage



TYF opto. Produits de modules de LED, emballés dans le plateau en plastique, selon la taille différente, XX PCs chaque plateau en plastique, suivant les indications du suivant. les produits sans boîte en plastique emballée dans des sacs à bulles, afin d'empêcher la pression extérieure, choisissent le sac à bulles différent, selon la taille de produit dans chaque paquet XX de produits, produit conditionné seront stockés sous forme de carton et scellés, suivant les indications du suivant.



1) xx module de PCS LED par information et emballage de boîte du plateau 4)

2)Pile et taping de plateau, XX module de LED

plateaux et plateaux supplémentaires chacun de 1 simulacre de

boîte. Ajoutez le silicagel (1) sur le plateau

3) Garniture du joint

conducteur à bord 3000K 6000K de puce à protubérance à C.A. du module 220V à C.A. LED de 30W 50W 4
