Détails :

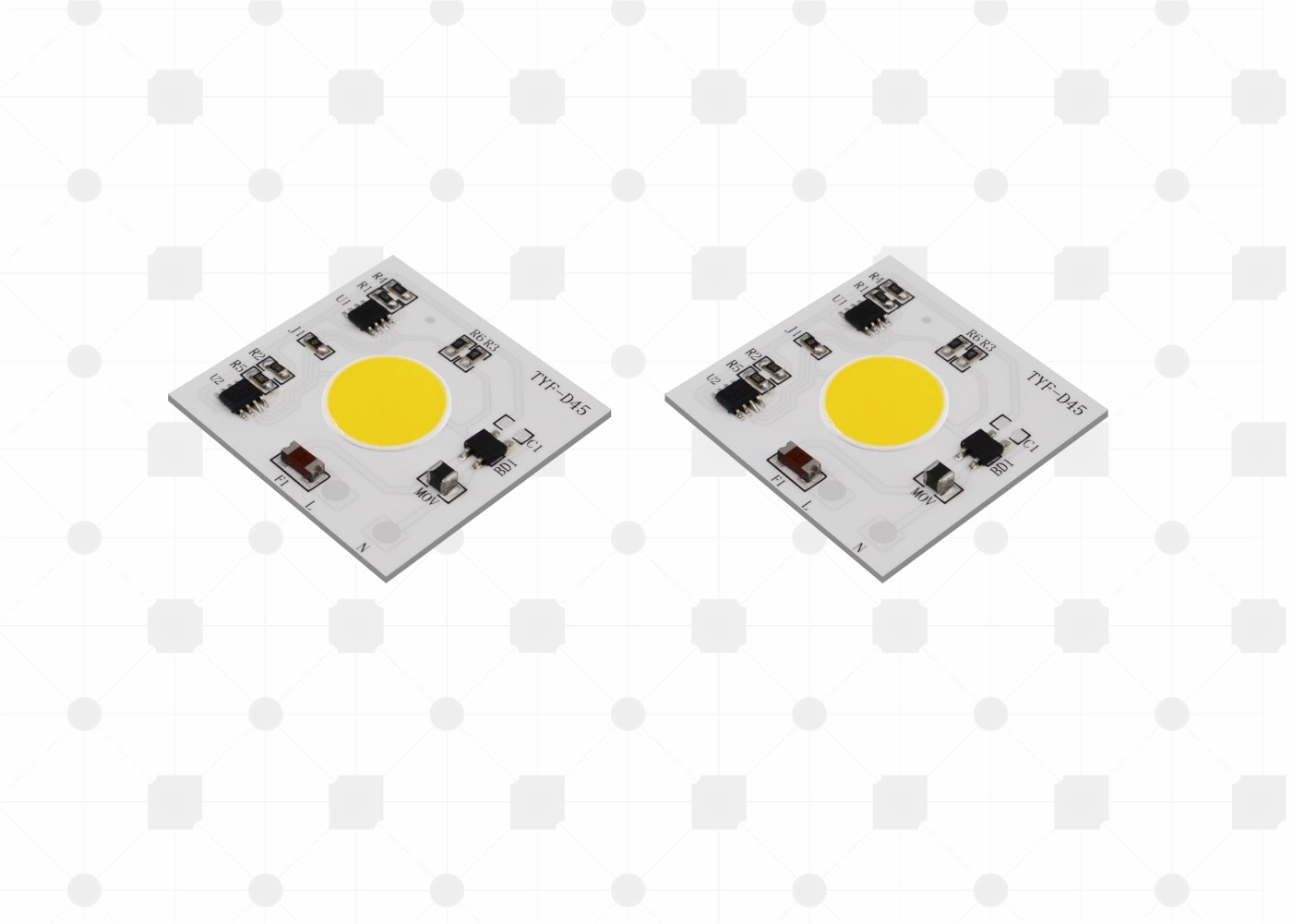

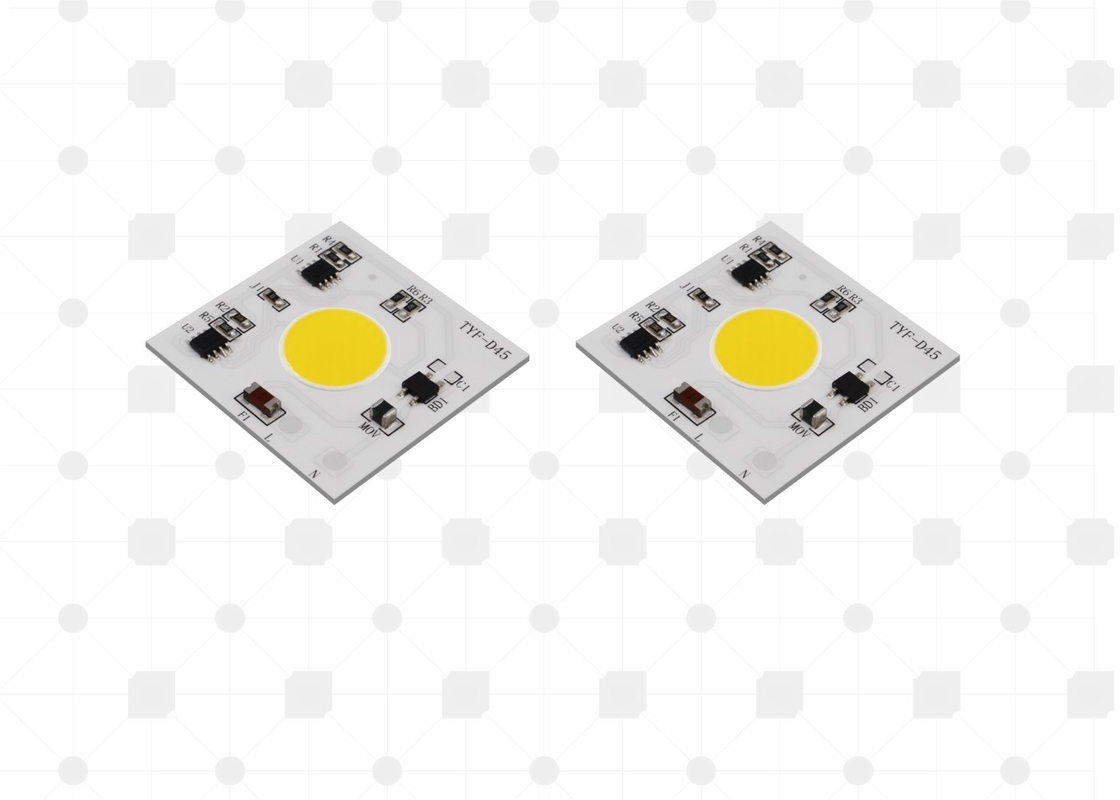

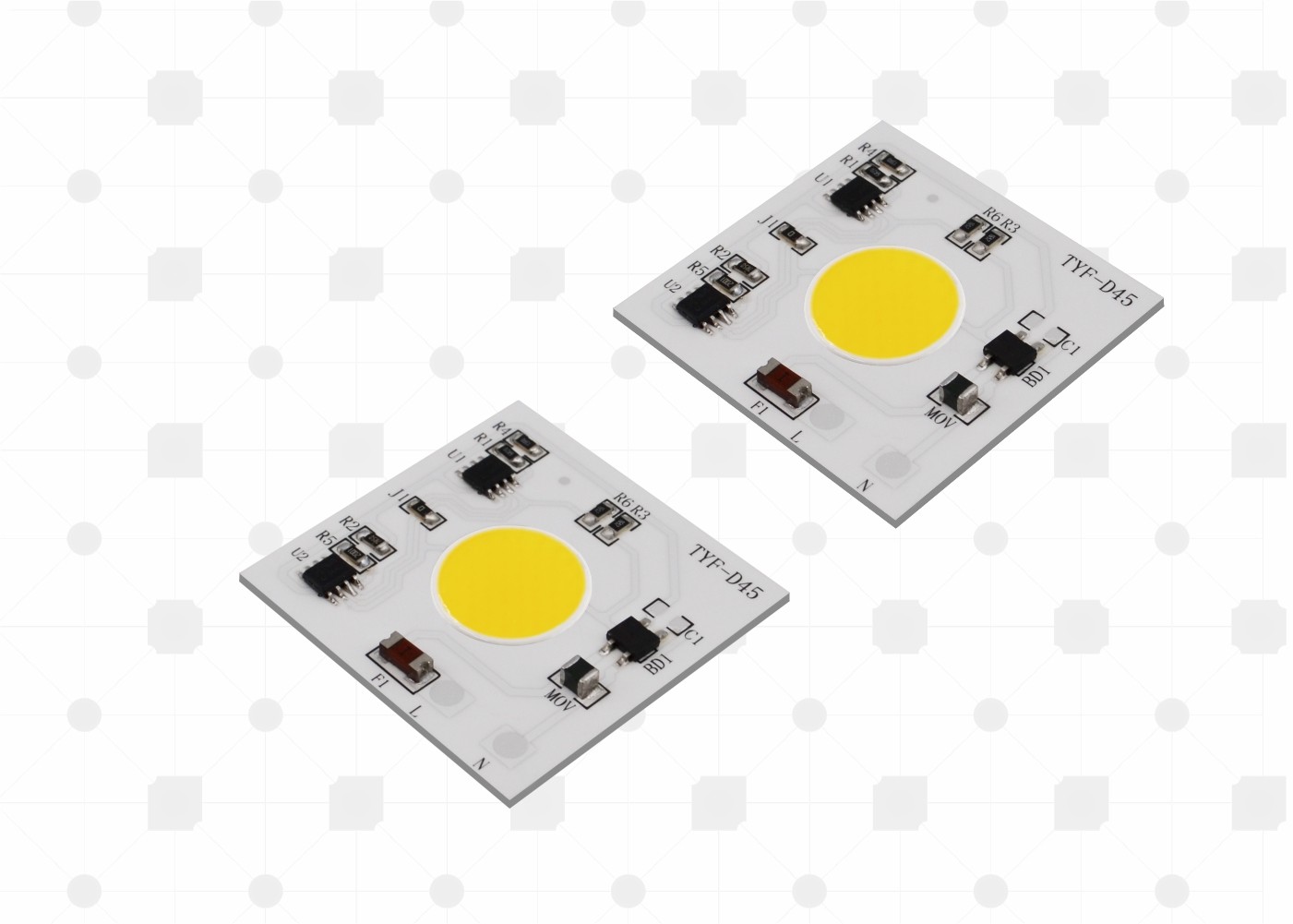

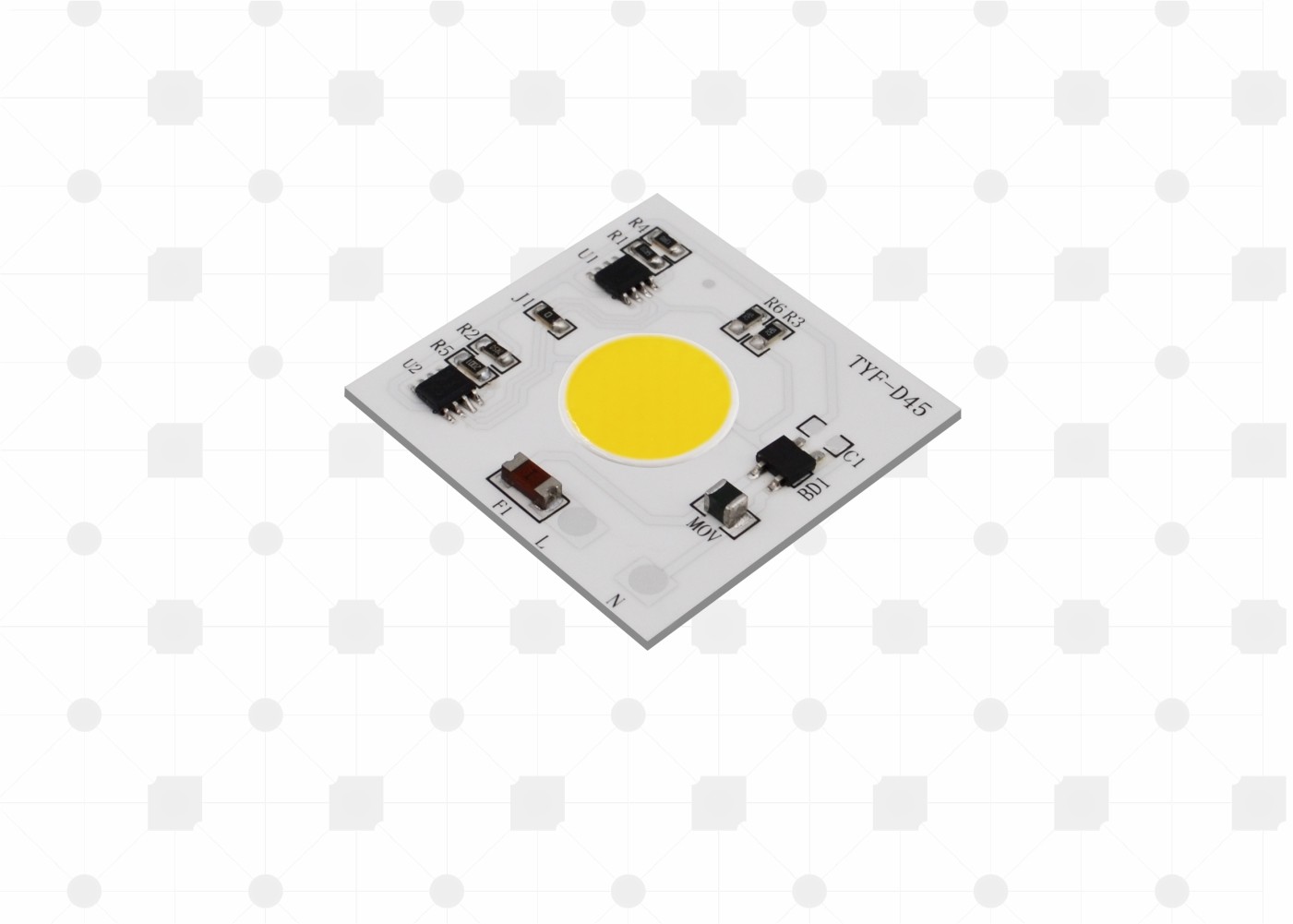

Nom de l'article : Puce AC COB faible scintillement
Type de produit : Module AC
Tension : 110 V/220 V
Lieu d'origine : Shenzhen, Chine
Modèle : TYF D4545
MOQ : 1 ensemble
1. Caractéristiques du produit
- Se connecte directement à la tension de ligne AC
- Haute efficacité et facteur de puissance
- Longue durée de vie
- BOM simple
- Conforme à la directive RoHS
- Régulation de la tension de ligne
- Assemblage facile
- Produit sans plomb
2. Applications :
3. Caractéristiques électriques et optiques (Ta=25℃) Tableau 2-1
| ARTICLE |
SYMBOLE |
UNITÉ |
TYPIQUEValeur |
| Tension d'entrée |
Vin |
V |
230 |
| Courant d'entrée |
IF |
mA |
135.7 |
| Fréquence de fonctionnement |
F |
Hz |
50/60 |
| Puissance d'entrée |
P |
W |
31.06 |
| Facteur de puissance |
PF |
％ |
0.996 |
| Distorsion harmonique totale |
THD |
％ |
12.8% |
| Type de gradation |
■NA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Intelligent □ Autre |
| Capacité de surtension |
Vs |
KV |
1 |
| Résistance électrique (AC) |
Ve |
KV |
4 |
| Température de fonctionnement/boîtier |
Ta/Tc |
℃ |
25/85 |
| Paramètres LED |
COB |
| Flux lumineux |
Φv |
Lm |
3092.3 |
| Efficacité lumineuse |
ηv |
Lm/w |
99.54 |
| Température de couleur |
CCT |
K |
3032 |
| Indice de rendu des couleurs |
Ra/IRC |
％ |
84.2/79.1 |
| Distribution de la lumière |
- |
- |
|
| Angle de vision |
2θ 1/2 |
Deg. |
- |
4. Propriétés optiques
4.1 Bacs de chromaticité
TYF est conforme à la norme ANSI C78.377A pour sa structure de bac de chromaticité. Pour chaque quadrilatère ANSI pour la plage de CCT de 2700K à 6500K, TYF fournit 5 bacs et 3 bacs.
Tableau 4-1 5 étapes Bacs
| CCT |
Étapes |
Cx |
Cy |
a |
b |
theta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tableau 4-2 3 étapes Bacs
| CCT |
Étapes |
Cx |
Cy |
a |
b |
theta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
4.2 Courbes électriques et optiques typiques
Figure 4-2-1 Puissance relative vs. Tension, Ta =25℃
Figure 4-2-2 Flux lumineux relatif vs. Tension, Ta =25℃
Figure 4-2-3 Motif de rayonnement, Ta =25℃
5. Principales spécifications/caractéristiques spéciales :
1. Alimentation directe à la tension de ligne AC : 120/230 V, pas de pilotes AC/DC
2. Avec OTR, OVP, OCP, capacité de surtension, 1000 V
3. Haut PF, certifications CE
4. Bonne cohérence des couleurs, IRC élevé
5. Température ambiante : -20-50℃, température du boîtier : <70℃
6. Petite taille, conception flexible, taille du PCB, CCT, puissance, peut être personnalisé selon les désirs du client.
7. Durée de vie > 30 000 heures
6. Emballage
Produits de modules LED TYF Opto., emballés dans un plateau en plastique, selon différentes tailles, XX pièces par plateau en plastique, comme indiqué ci-dessous. produits sans boîte en plastique emballés dans des sacs à bulles, afin d'éviter la pression extérieure, choisissez différents sacs à bulles, en fonction de la taille du produit dans chaque paquet de XX produits, le produit emballé sera stocké sous forme de carton et scellé, comme indiqué ci-dessous.
1) xx PCS module LED par plateau 4) Informations sur la boîte et emballage
2) Empilage et ruban adhésif du plateau, XX module LED
plateaux et 1 plateau factice supplémentaire chacun de
boîte. Ajouter du gel de silice (1 chacun) sur le dessus du plateau
3) Emballage d'étanchéité
