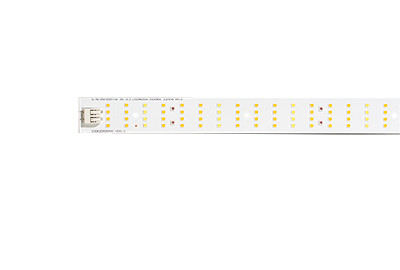

lampe croissante du spectre 660nm élevé linéaire de bandes de la carte PCB LED de l'horticulture 60W

Informations de base
Lieu d'origine: La Chine
Nom de marque: TYF
Certification: CE Rohs UL
Numéro de modèle: TYF-130140184085028560
Quantité de commande min: 1000
Prix: negotiable
Détails d'emballage: boîte de boursouflure
Délai de livraison: 15days
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement: 100,000pcs/month
Détail Infomation
LED: PCT3030 Chip Brand: TH
Taille de carte PCB: 560*28*1.6 Puissance en watts: 60W
Tension d'entrée: 24v La température de couleur: 3000/4000
C.P.: 70/80/90/95Ra Efficacité lumineuse: 200 lm/w
Application: élevage, usine cultivant, maison verte, preuve Certificat: CE/Rohs/UL
Surligner:

60W bandes linéaires de la carte PCB LED

,

660nm bandes linéaires de la carte PCB LED

,

L'horticulture a mené les bandes de allumage linéaires


Description de produit

haute linéaire 660 nanomètre (rouge-foncé), lampe croissante adaptée aux besoins du client blanche de bandes de la carte PCB LED de bandes de l'horticulture 60W de spectre



Une plus haute famille de exécution LED de module de LED avec la robustesse supérieure bien connue, fiabilité élevée, longue vie, basse résistance thermique. Parfaitement adressage des applications exigeant pour le rendement élevé et la longue condition de vie. La LED a machiné pour fournir les longueurs d'onde précises de la lumière requises pour améliorer le rendement agricole.

La série de module de LED est spécifique pour permettre la facilité de la conception de système pour des applications d'horticulture. La série de module de LED offre aux seules LED aujourd'hui disponible qui binned et sont examinées basé sur le flux photosynthétique de photon (PPF).



Caractéristiques :

• Angle de visualisation de module de LED à 50 % IV : 120°

• Options de paquet de LED 3.0mm x3.0mm et 3.5mm x3.5mm pour la liberté de conception.

• Couleur : 660 nanomètre (rouge-foncé), blanc (4000K).

• RoHS conforme, sans plomb et portée.

• LM 80





Applications :

Horticulture



  • Dimension mécanique

lampe croissante du spectre 660nm élevé linéaire de bandes de la carte PCB LED de l'horticulture 60W 0



1. dimension mécanique



Ite
Article Unité Dimension Tolérance Remarque
Longueur de module millimètre 560 ± 0,3
Largeur de module millimètre 28 ± 0,3
Taille de module millimètre 1,6 ± 0,1
Trou de vis millimètre - -
Poids de module g

  • Caractéristiques de fonctionnement
    • Capacités absolues

Capacités absolues du tableau 1.

Il

Capacités absolues du tableau 1.

Article Unité Typique
Temps évalué de la vie Heures >50000H
Protection d'entrée (IP) - -
Température de fonctionnement ambiante/(merci) -20℃~50℃
Température de stockage -30℃~80℃
Température de fonctionnement actuelle en avant de C.C mA 1200
Tension locale pour l'isolation V 48-54
Limitation de la puissance W 60
Coefficient de température typique de tension en avant mV/°C -22

Résistance-jonction thermique typique

MAXIMUM typique minimum pour souder la protection

°C/W 10
Limite électrostatique (ESD) V HBM 2000
La température de jonction 120



Notes pour des Tableaux

  • Tj=25°C. mesuré.
  • Merci : Température ambiante.
  • Temps évalué de la vie, merci<85>
  • Puissance maximum et moyen actuel positif la valeur d'arrangement maximum de la température inférieure de la source lumineuse menée à l'aide du radiateur approprié
  • Afin de garder la température de Tj au-dessous de l'évaluer, vous devriez veiller que le radiateur a assez de représentation de dissipation thermique. Mesure de la température de surface : Le comité technique sur ce point est montré dans la figure ci-dessous. La durée de vie de la lampe peut être jugée selon la température de comité technique. La fiche technique de produit correspond à la durée de vie de la température de comité technique



2,2 élém. élect. - caractéristiques optiques

Caractéristiques optiques du tableau 2. pour des séries de module de LED aux conditions d'essai spécifiques IF=DC 1200mA, Tj=25°C.

Article Unité Typique
Flux lumineux LM 11900
Efficacité lumineuse LM /W 200lm/W
Tension d'opération V 50
Puissance de puissance W 60
PPF u mol/s 186
PPE u mol/j 3,1

Notes pour des Tableaux

  • Le module de TYF LED maintient une tolérance du ± 8% de flux lumineux pour l'horticulture de module de LED.
  • Le module de TYF LED maintient une tolérance de PPF ±8% pour l'horticulture de module de LED.
  • Le module de TYF LED maintient une tolérance de PPF ±8% pour l'horticulture de module de LED.
  • Le module de TYF LED maintient une tolérance d'actionner ±2V pour l'horticulture de module de LED

2,3 guide de sélection de produit.

Performance des produits du tableau 3. de module de LED à IF=DC1200mA, Tj=25°C.

TYF32

Numéro de la pièce PAIR (w) PPF (μ mol/s) PPE (μ mol/s) % totaux
TYF-D22A505032H0 Typique Typique Typique Typique
380-800nm 38,3 186 3,10 100,00%
400-700nm 37,38 181,55 3,03 97,61%
300-400nm 0,02 0,11 0,00 0,06%
400-500nm 6,30 30,58 0,51 16,44%
500-600nm 15,67 76,11 1,27 40,92%
600-700nm 15,41 74,86 1,25 40,25%
700-800nm 0,95 4,59 0,08 2,47%

Notes pour des Tableaux

1. TYF maintient une tolérance de ±8% sur le μ mol/s pour l'horticulture de module de LED.

2. Le PAIR est le rayonnement actif photosynthétique de 400 à 700nm.

3. PPF est le rayonnement actif photosynthétique de 400 à 700nm.

4. PPF typique rouge lointain et pair est mesuré à partir de 700 à 800nm

2,4 caractéristiques optiques

Caractéristiques optiques du tableau 4. pour des séries de module de LED aux conditions d'essai spécifiques 3500mA, Tc=85°C.







2,4 caractéristiques optiques



Caractéristiques optiques du tableau 4. pour des séries de module de LED aux conditions d'essai spécifiques 3500mA, Tc=85°C.



Numéro de la pièce

Total typique

Angle inclus

Typique

Angle de visualisation

130140184085028560 150 120



lampe croissante du spectre 660nm élevé linéaire de bandes de la carte PCB LED de l'horticulture 60W 1



Notes pour le tableau 2 :

1. Angle total auquel 90% de flux lumineux total est capturé.

2. L'angle de visualisation est la hache est éteint angle de ligne centrale de lampe où l'intensité lumineuse est ½ de la valeur de crête.



  • 3   Courbes caractéristiques
  • 3,1 caractéristique spectrale de distribution d'énergie

  • (TYF32)

  • lampe croissante du spectre 660nm élevé linéaire de bandes de la carte PCB LED de l'horticulture 60W 2







  • Certification et déclaration
  • Article Conforme à Remarque





    Declaratio





    ROHS Substance et matériel dangereux
      PORTÉE Substance et matériel dangereux
      CE EMC LVD
      LM80 Entretien Q90>36000H de flux de photon
      62471 Sécurité photobiologique des lampes





  • PRÉCAUTION 4
    • PRÉCAUTION : RISQUE D'ÉLECTRICITÉ STATIQUE
  • 5.1.1 les LED sont sensibles à l'électricité statique et à la montée subite. On lui recommande d'employer une bande de poignet ou un gant anti-électrostatique en manipulant les modules de LED. Si la tension dépassant la capacité absolue est appliquée à la LED, elle peut causer des dommages ou même la destruction aux dispositifs de LED. La LED endommagée peut montrer certaines caractéristiques peu communes telles que l'augmentation du courant de fuite, a abaissé la tension d'ouverture, ou l'éclairage anormal de la LED à faible intensité.

    6.1.2 la manipulation de TYF LED SMD a besoin de contre-mesures contre l'électricité statique parce que c'est un produit semiconducteur. Veuillez prendre à mesures appropriées d'empêcher n'importe quelle électricité statique étant produite comme le port d'un bracelet ou des gants antistatiques en manipulant ce produit. Chaque installation industrielle en vue de le produit (usine, équipement, machine, machine de transporteur et unité de transport) devrait être reliée pour rectifier et éviter svp le produit électrique-à charger. La sensibilité d'ESD de ce produit est 2000V (HBM, basé sur JEITA ED-4701/304). Après avoir assemblé la LED dans vos produits finaux, on lui recommande de vérifier si les LED assemblées sont endommagées par électricité statique (phénomène électrique de fuite) ou pas.

    6.1.3. Alimentation d'énergie choisie : Ce produit est actionné à l'aide d'un conducteur actuel constant, et le courant de sortie de la gamme de puissance répond à l'exigence du livre de caractéristiques, si la source constante de tension d'utilisation ou d'autres conditions, font svp l'évaluation des risques. Veuillez considérer la distance d'ascension et de dégagement au produit final.

    6.1.4 le secteur de résine est très sensible, svp ne le manipule pas, presse, touche ou ne frotte pas.

    5,2 PRÉCAUTION : CONTRÔLE DE TEMPÉRATURE

    La température suggérée sur le comité technique< 85="">

    5,3 PRÉCAUTION : RISQUE D'EXPOSITION CHIMIQUE

    5.3.1 ce module de LED ne devrait pas n'être utilisé dans aucun type de fluide tel que l'eau, le pétrole, le dissolvant organique, etc. Quand le lavage est exigé, IPA est recommandé pour employer. En employant d'autres dissolvants il devrait confirmer à l'avance si les dissolvants peuvent réagir avec le matériel de module. Les dissolvants interdits de Fréon ne devraient pas être employés. Ne nettoyez pas utilisant le décapant ultrasonique.

    5.3.2 l'exposition à quelques produits chimiques utilisés généralement dans la fabrication et l'ensemble d'appareil d'éclairage peut endommager la LED SMD. Veuillez consulter l'instruction d'installation de TYF pour des informations supplémentaires. Si l'utilisation le produit en conditions ci-dessous l'unes des, confirment svp la fiabilité. Comme : humide, gel, air de sel, gaz corrosifs (C1, H2S, où NH3, SO2, NOX) ; Exposition sous le soleil, exposition extérieure, poussiéreux. L'eau, pétrole, dissolvant médical et organique liquide.

    5.3.3 VOCs (composés organiques volatils) peut être produit des adhésifs, du flux, du durcisseur ou des additifs organiques utilisés dans les appareils d'éclairage (montages). Le silicone transparent de LED encapsulant est perméable à ces produits chimiques et ils peuvent mener une décoloration d'encapsulant quand ils ont exposé pour chauffer ou s'allumer. Ce phénomène peut causer une perte importante de lumière émise (sortie) des appareils d'éclairage (montages). Afin d'empêcher ces problèmes, nous recommandons des utilisateurs pour connaître les propriétés physiques des matières employées dans les appareils d'éclairage, et ils doivent être choisis soigneusement.

    6.3.4 le risque de sulfurization (ou de ternissage) La LED emploie un cadre argenté d'avance et sa couleur extérieure peut changer pour noircir (ou foncé coloré) quand il est exposé au soufre (s), au chlore (Cl) ou à tout autre composé halogéné. Sulfurization de cadre d'avance peut causer la dégradation d'intensité, le changement des coordonnées trichromatiques et, dans des cas extrêmes, le circuit ouvert. Il exige la précaution. En raison du sulfurization possible du cadre d'avance, les modules de LED ne devraient pas être utilisés et stockés ainsi que les substances de oxydation faites de matériaux tels que le papier en caoutchouc et ordinaire, la crème de soudure d'avance, etc.





5,4 CONTACT AVEC LA SURFACE LUMINESCENTE (LES)

Évitez n'importe quel contact avec le LES. Ne touchez pas le LES de la LED SMD ou ne vous appliquez pas l'effort au LES (secteur jaune de résine de phosphore). Le contact peut endommager la LED SMD. L'optique et les réflecteurs ne doivent pas être montés en contact avec le LES (secteur jaune de résine de phosphore). Des circuits optiques peuvent être montés sur la surface supérieure du logement en plastique du TYF LED SMD. Si la surface de LED est sale, employez svp l'alcool pour le nettoyer. Veuillez la laisser sèche pendant 2 heures avant de l'employer. L'acétone ou le corrosif n'est pas acceptable.

5,5 STOCKAGE

Condition de stockage : Avant l'ouverture, la température de stockage devrait être de 5 | 30℃, hygrométrie moins de 60%. (Après ouverture du sac, la LED devrait être employée dans 24H.). Pour le produit inutilisé, faites svp la déshumidification, fermée sous vide. Conditions de déshydratation : 60℃ ± 5℃, 24H. L'utilisation efficace pour les produits scellés est de 3 mois. Si elle n'est pas employée en 24 heures après ouverture du paquet, le matériel devrait être déshydraté pendant 3 heures dessous à 60℃ ±5℃.

Ne stockez pas le module dans un endroit poussiéreux ou un emplacement humide.

Ne démontez pas le module.

Veuillez employer ce produit dans les 5 mois, qui est maintenu dans son emballage original non-ouvert une fois stocké.

5,6 SÉCURITÉ D'OEIL

La classification de sécurité d'oeil pour l'usage du SMDS de TYF LED est conforme aux spécifications IEC/TR 62471 : Application du CEI 62471 pour l'évaluation du risque léger bleu aux sources lumineuses et aux appareils d'éclairage. Nous classifions TYF LED à 6500K RG1.

Ne regardez pas directement dans la LED allumée avec les yeux nus pendant une longue période.



6. Atelier

lampe croissante du spectre 660nm élevé linéaire de bandes de la carte PCB LED de l'horticulture 60W 3





7.Packing et expédition



Produits de modules de TYF Opto.LED, emballés dans le plateau en plastique, selon la taille différente, XX PCs chaque plateau en plastique, suivant les indications du suivant. les produits sans boîte en plastique emballée dans des sacs à bulles, afin d'empêcher la pression extérieure, choisissent le sac à bulles différent, selon la taille de produit dans chaque paquet XX de produits, produit conditionné seront stockés sous forme de carton et scellés, suivant les indications du suivant.



lampe croissante du spectre 660nm élevé linéaire de bandes de la carte PCB LED de l'horticulture 60W 4

lampe croissante du spectre 660nm élevé linéaire de bandes de la carte PCB LED de l'horticulture 60W 5
