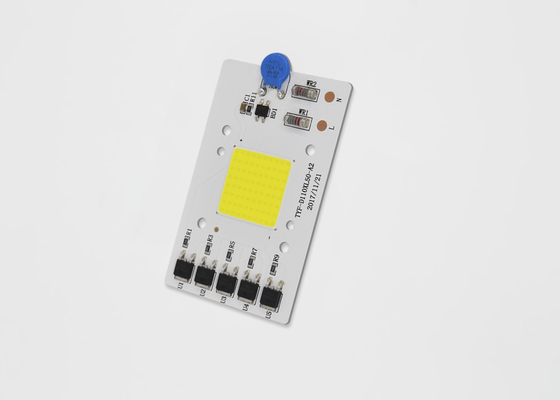

Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord

Informations de base
Lieu d'origine: La Chine
Nom de marque: TYF
Certification: CE CB ROHS
Numéro de modèle: D5284
Quantité de commande min: négociation
Prix: Negotiable
Détails d'emballage: boîte de papier d'emballage
Délai de livraison: 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement: 10 000 pièces par mois
Détail Infomation
modèle: TYF D5284 Numéro de pièce: D5284C2023E0DA30582
Faible: 52*84mm tension: 220/230V
Puissance: 50W couleur: 3000K 4000K 6000K
PF: > 0,9 THD: 35%
Obscurcissement: N
Surligner:

module mené driverless

,

La puissance élevée LED Module


Description de produit

Carte PCB élevée d'aluminium de conducteur de la lumière d'inondation de lumière de baie de l'ÉPI LED à C.A. 110V 220V 230V 20W 30W 50W 3000K 4000K 6000K à bord



Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 0

  • Se relie directement à tension secteur à C.A.
  • Efficacité et facteur de puissance élevée
  • Temps de longue durée
  • BOM simple
  • Rosh conforme
  • Ligne Voltage Regulation
  • Assemblée facile
  • Produit sans plomb



Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 1



DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
Code produit

Client

Code

Code d'IC

Puissance

Code



Code de tension



Numérique périodique.

LED

Code



LE TDC

Code



SDCM Code de C.P. Luminance Année Mois

Périodique

Numérique.

Code de module Code de cas Numérique périodique.

Numérique périodique.





1) code produit : Module de D=Self de module de C=Client

2) Code de client et code de module : si chiffre 4 de =C de puis pour le code de client autrement pour le code de module d'individu

3) Code d'IC : un caractère pour IC

4) Code de puissance :

Code de puissance
01-99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K



5) Code de tension : 11=110V, 12=120V, 22=220V, 23=230V

6) Code du TDC

Le TDC codent (K)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65



Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 2

Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 3

Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 4



Poubelles de chromaticité



TYF est conforme à la norme de la norme ANSI C78.377A pour sa structure de poubelle de chromaticité. Pour chaque quadrilatère de norme ANSI pour la gamme du TDC de 2700K à 6500K, TYF fournit 5 poubelles et 3 poubelles.



Poubelle de chromaticité du schéma 4-1-1

Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 5



Tableau 4-1-2 5 poubelles d'étape

LE TDC Étapes La CX La CY a b thêta
2700K 5 0,4578 0,4101 0,01350 0,00700 53,70
3000K 5 0,4338 0,403 0,01390 0,00680 53,22
3500K 5 0,4073 0,3917 0,01545 0,00690 54,00
4000K 5 0,3818 0,3797 0,01565 0,00670 53,72
5000K 5 0,3447 0,3553 0,01370 0,00590 59,62
5700K 5 0,3287 0,3417 0,01243 0,00533 59,09
6000K 5 0,3123 0,3282 0,01115 0,00475 58,57



Tableau 4--1-3 poubelles 3step

LE TDC Étapes La CX La CY a b thêta
2700K 3 0,4578 0,4101 0,00810 0,00420 53,70
3000K 3 0,4338 0,403 0,00834 0,00408 53,22
3500K 3 0,4073 0,3917 0,00927 0,00414 54,00
4000K 3 0,3818 0,3797 0,00939 0,00402 53,72
5000K 3 0,3447 0,3553 0,00822 0,00354 59,62
5700K 3 0,3287 0,3417 0,00746 0,00320 59,09
6000K 3 0,3123 0,3282 0,00669 0,00285 58,57



Courbes électriques et optiques typiques

Schéma la puissance 4-2-1 relative contre la tension, Tun =25℃

Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 6



Schéma le flux lumineux 4-2-2 relatif contre la tension, Tun =25℃

Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 7



Schéma 4-2-3 le modèle rayonnant, Tun =25℃

Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 8











































Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 9

ARTICLE SYMBOLE UNITÉ Valeur TYPIQUE
Tension d'entrée Vin V 230
Courant d'entrée SI mA 236,2
Fréquence d'opération F Hertz 50/60
Puissance d'entrée P W 49,49
Facteur de puissance PF % 0,911
Distorsion harmonique totale THD % 45,7%
Obscurcissement du type □ futé de □ du □ DMX de DALI de □ du □ 0-10V du □ PWM de TRIAC de □ d'ARN autre
Capacité de montée subite Contre Kilovolt 1
Force électrique (C.A.) Le VE Kilovolts 1,5
Opération/température de carter Ta/Tc 25/85
Paramètres de LED ÉPI
Flux lumineux Φv LM 4680,9
Efficacité lumineuse ηv Lm/w 94,57
La température de couleur LE TDC K 6381
Index de rendu de couleur Ra/CRI % 70.2/59.0
Distribution légère - -
Angle de visualisation 2θ 1/2 Degré. -



Note :

1) La tension d'opération n'indique pas la tension maximum que l'utilisation de clients mais signifie la tension tolérable selon le taux de variation de la tension de chaque pays. On lui recommande que la température de protection de soudure devrait être au-dessous de 85℃.

2) Des poubelles de couleur sont définies à l'opération passagère.

3) La tolérance de la mesure à notre appareil de contrôle est Φv+/-10% et Ra+/-2.

4) Tolérance de ±5% sur la dissipation de puissance.

5) Φv est toute la sortie de flux lumineux mesurée avec une sphère intégrée.

6) Capacité de montée subite selon IEC61000-4-5.

7) Les modules de variantes que les paramètres satisfont mettent en référence table2-2.



Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 10

Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 11

Notes :

1) Toutes les dimensions sont dans les millimètres. (Tolérance : ±0.2mm)

2)Échelle : Aucun



Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 12

Note :

1)TYF opto. Le module de DOB est recommandé pour garder la température de jonction sous la température de jonction maximum Spec. (tableau 2-4).

La température d'avance de LED et température de carter supérieure d'IC mesurée avec le thermocouple. Les températures d'onction de LED et d'IC peuvent être calculées utilisant les formules comme suivent.

Ts_max=Tj_max-Rθj-s * palladium

Par exemple :

Si la température d'avance de LED et température de carter supérieure d'IC sont 90℃ puis la température de jonction de LED

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = ℃ 102

et la température de jonction d'IC

℃ Tj=Ts_max+Rθj-s*Pd=90 + ℃ de 15℃/W*2 W= 120

Résine de silicone de la remise de DOB (AC-COB)



Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 13

Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 14

Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 15



TYF opto. Produits de modules de LED, emballés dans le plateau en plastique, selon la taille différente, XX PCs chaque plateau en plastique, suivant les indications du suivant. les produits sans boîte en plastique emballée dans des sacs à bulles, afin d'empêcher la pression extérieure, choisissent le sac à bulles différent, selon la taille de produit dans chaque paquet XX de produits, produit conditionné seront stockés sous forme de carton et scellés, suivant les indications du suivant.



1) xx module de PCS LED par information et emballage de boîte du plateau 4)

2) Pile et taping de plateau, XX module de LED

plateaux et plateaux supplémentaires chacun de 1 simulacre de

boîte. Ajoutez le silicagel (1) sur le plateau

3) Garniture du joint

Carte PCB simple d'aluminium de conducteur du module 220/230v 50W BOM à C.A. LED de TYF D5284 à bord 16
