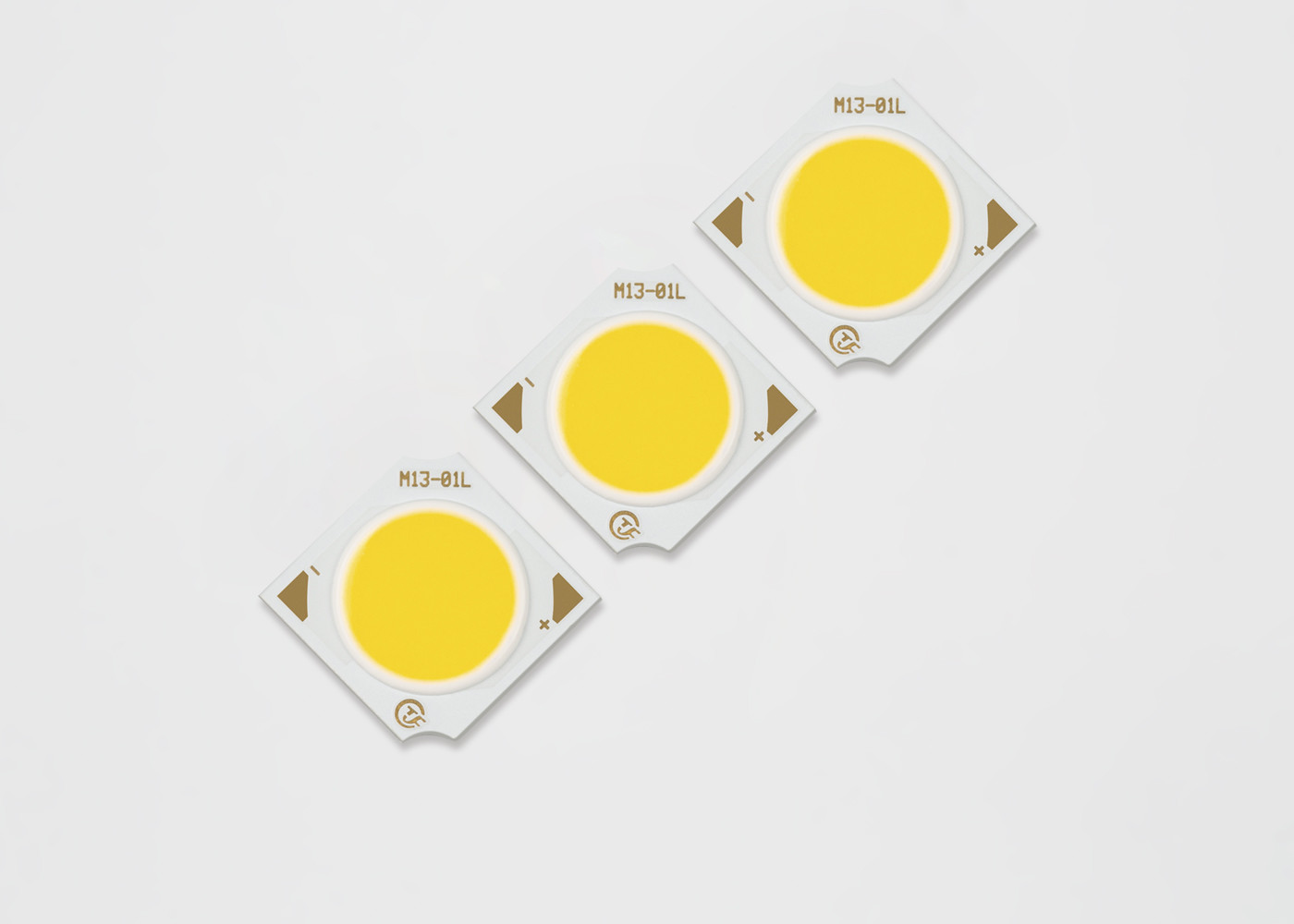

Image Grand :  la puce de lumière de sport de puissance faible de 3w 10w a mené durée de vie d'application flexible d'épi la longue

Détails sur le produit:

Lieu d'origine: Shenzhen
Nom de marque: TYF
Certification: CE,RoHs
Numéro de modèle: M13-01L

Conditions de paiement et expédition:

Quantité de commande min: négociation
Prix: Negotiable
Délai de livraison: 5-7 jours
Conditions de paiement: D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1.000.000 PCs/jour
Contact Now
Description de produit détaillée
Puissance: 10w Émission de la couleur: blanc chaud, blanc naturel, blanc frais
Application: L'ÉPI LED élèvent la lampe, inondation menée Nom du produit: COB LED
Durée de vie: 50000hours Type: COB LED

la lumière LM80 de pair de lumière de sport de puissance faible de 3w 10w a passé l'ÉPI mené



la puce de lumière de sport de puissance faible de 3w 10w a mené durée de vie d'application flexible d'épi la longue

• Efficacité de 128 lm/W typiques pour 3000K, 80CRI

• Source lumineuse élevée compacte de densité de flux

• Uniforme, illumination de haute qualité

• Options de C.P. du minimum 70, 80, et 90

• Chemin de courant ascendant de StreaCLined

• Couleur conforme de l'ÉNERGIE STAR®/norme ANSI binning

  structure avec la norme de 2, 3 et 5 SDCM

• Plus de rendement optimum qu'incandescent, halogène

  et lampes fluorescentes

• Opération de C.C de tension à haute tension ou basse

• Série de produit et logo de société sur l'avant

• RoHS conforme



la puce de lumière de sport de puissance faible de 3w 10w a mené durée de vie d'application flexible d'épi la longue



La désignation de numéro de la pièce pour des rangées de la série LED de TYF ml est expliquée comme suit :



la puce de lumière de sport de puissance faible de 3w 10w a mené durée de vie d'application flexible d'épi la longue

3, estimations maximum



Numéro de la pièce Puissance typique (w) Le TDC nominal (k) Le minimum a palpité le flux (le LM) Flux pulsé typique (LM) Tension typique (v) Courant nominal (mA) Efficacité typique (lm/W)
ML13070302P530E*7 3,1 3000 K 377 419 9,6 320 135
ML13070302P535E*7 3,1 3500 K 382 425 9,6 320 137
ML13070302P540E*7 3,1 4000 K 385 428 9,6 320 138
ML13070302P550E*7 3,1 5000 K 388 431 9,6 320 139
ML13070302P557E*7 3,1 5700 K 391 434 9,6 320 140
ML13070302P565E*7 3,1 6500 K 388 431 9,6 320 139
ML13070302P522E*8 3,1 2200 K 304 338 9,6 320 109
ML13070302P527E*8 3,1 2700 K 326 363 9,6 320 117
ML13070302P530E*8 3,1 3000 K 338 375 9,6 320 121
ML13070302P535E*8 3,1 3500 K 346 384 9,6 320 124
ML13070302P540E*8 3,1 4000 K 352 391 9,6 320 126
ML13070302P550E*8 3,1 5000 K 357 397 9,6 320 128
ML13070302P557E*8 3,1 5700 K 363 403 9,6 320 130
ML13070302P565E*8 3,1 6500 K 357 397 9,6 320 128
ML13070302P522E*9 3,1 2200 K 262 291 9,6 320 94
ML13070302P527E*9 3,1 2700 K 285 316 9,6 320 102
ML13070302P530E*9 3,1 3000 K 296 329 9,6 320 106
ML13070302P535E*9 3,1 3500 K 304 338 9,6 320 109
ML13070302P540E*9 3,1 4000 K 310 344 9,6 320 111
ML13070302P550E*9 3,1 5000 K 315 350 9,6 320 113
ML13070302P557E*9 3,1 5700 K 321 357 9,6 320 115





la puce de lumière de sport de puissance faible de 3w 10w a mené durée de vie d'application flexible d'épi la longue



la puce de lumière de sport de puissance faible de 3w 10w a mené durée de vie d'application flexible d'épi la longue



la puce de lumière de sport de puissance faible de 3w 10w a mené durée de vie d'application flexible d'épi la longue

5,1 l'information de Binning de couleur


Le schéma 1 : Graphique des poubelles d'essai dans l'espace chromatique de x/y (conditions d'essai pulsées, Tj = 25°C)



la puce de lumière de sport de puissance faible de 3w 10w a mené durée de vie d'application flexible d'épi la longue

CIE1931-x



Tableau 38 : 2-Step à 5 définitions de poubelle de couleur d'ellipse de macadam d'étape pour la chaîne de noyau d'épi de TYF



Nominal

LE TDC

Point central AXE PRINCIPAL (a, b)

Ellipse







Ange de rotation, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1









































































la puce de lumière de sport de puissance faible de 3w 10w a mené durée de vie d'application flexible d'épi la longue


6,1 tableau 39 : Estimations maximum


la puce de lumière de sport de puissance faible de 3w 10w a mené durée de vie d'application flexible d'épi la longue

Notes pour le tableau 39 :

  • Conduit les rangées à un entretien plus élevé de lumen de courants cependant peut être réduit.
  • On doit observer le courant approprié sous-sollicitant pour maintenir la température de jonction au-dessous du maximum
  • L'opération pulsée avec un courant maximal d'entraînement égal à la crête indiquée a palpité courant en avant est acceptable si la période active d'impulsion est ≤1ms par cycle et le coefficient d'utilisation est ≤10%
  • Des diodes électroluminescentes ne sont pas conçues pour être conduites dans la tension inverse et ne produiront pas la lumière dans cette condition. Estimation maximum donnée pour la référence seulement.



la puce de lumière de sport de puissance faible de 3w 10w a mené durée de vie d'application flexible d'épi la longue



la puce de lumière de sport de puissance faible de 3w 10w a mené durée de vie d'application flexible d'épi la longue



Notes : 1. Toute la tolérance de dimension est ±0.2mm sauf indication contraire. 2. point de mesure de comité technique à la cathode



la puce de lumière de sport de puissance faible de 3w 10w a mené durée de vie d'application flexible d'épi la longue



ÉTAT DE SOUDURE RECOMMANDÉ

Pour la soudure de manuel. Veuillez employer la soudure sans plomb et la soudure sera mise en application utilisant un peu de soudure à a

la température inférieure à 350C, et sera finie d'ici 3,5 secondes pour une terre. Aucune force externe ne sera appliquée

à la pièce de résine tandis que la soudure est mise en application. Le prochain processus de la soudure devrait être suivi après que le produit ait

revenez à la température ambiante. PRÉCAUTION : CONTRÔLE DE TEMPÉRATURE
