L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer

Informations de base
Lieu d'origine: Shenzhen
Nom de marque: TYF
Certification: CE,RoHs
Numéro de modèle: Série de FC
Quantité de commande min: négociation
Prix: Negotiable
Détails d'emballage: 4pcs/tray, 2000PCS/CTN
Délai de livraison: 3-5 jours de travail
Conditions de paiement: L/C, A/D, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1,00,000 PCS/day
Détail Infomation
Émission de la couleur: blanc chaud, blanc naturel, blanc frais Matériel de puce: Bridgelux
Type: COB LED Application: L'ÉPI LED élèvent la lampe
Nom du produit: Puce flexible d'épi Garantie: 3 années
Surligner:

Puce à protubérance LED

,

Puce de Bridgelux LED


Description de produit

Épi LED, 3 ans de puce à protubérance de C.C 10W-1500W de garantie, ce Rohs

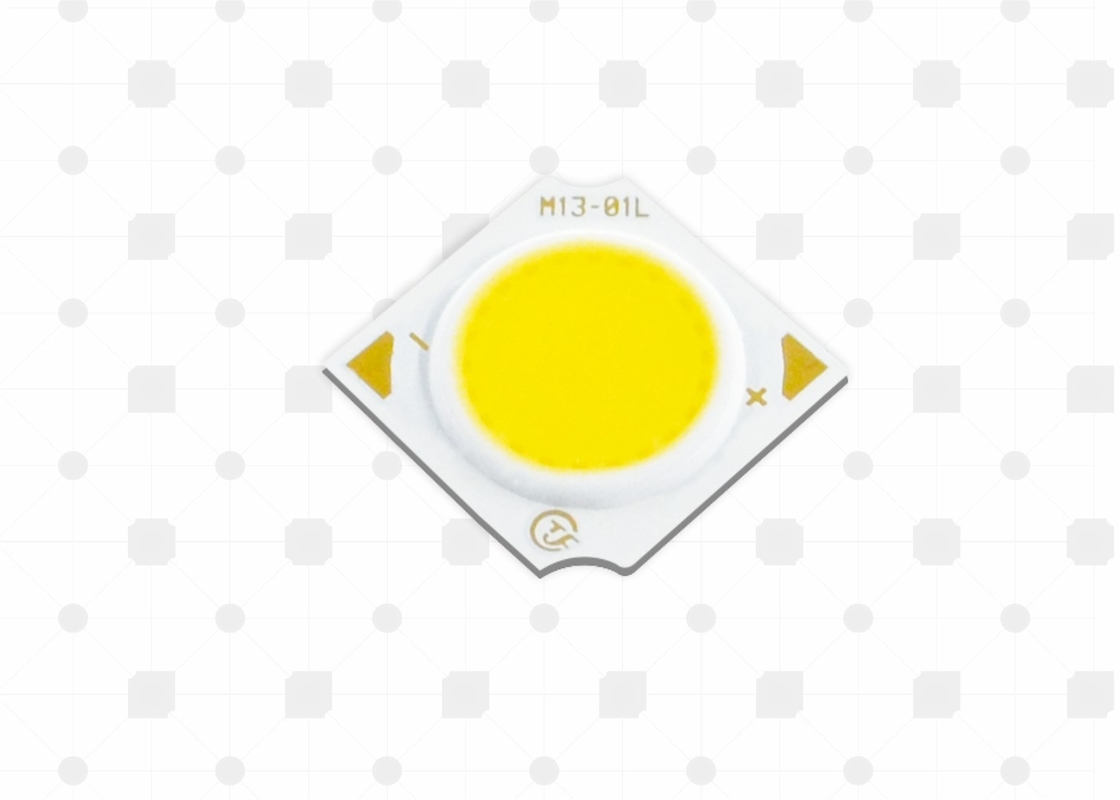

L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 0

• Efficacité de >130 lm/W typique pour 6000K, 70CRI (PB)

• Efficacité de 140 lm/W typiques pour 6000K, 70CRI (P6)

• La base de cuivre, conduction thermique est 122-176W/(m·K) • Émission du diamètre contre la pression 80kg
• Minimum 70, 80 options de C.P.
• Structure binning de couleur conforme de l'ÉNERGIE STAR®/norme ANSI avec la norme de 3 et 5 SDCM
• Plus de rendement optimum qu'incandescent, l'halogène et les lampes fluorescentes
• Série de produit et logo de société sur l'avant • RoHS conforme



2 avantages
• De forte stabilité pour l'application extérieure
• Résistance thermique sensiblement réduite et température de fonctionnement accrue
• Uniforme, à lumière blanche cohérente

• Abaissez les frais d'exploitation • Facile à utiliser avec des détecteurs de lumière du jour et de mouvement permettre a augmenté l'économie d'énergie
• Coût de maintenance réduit • Favorable à l'environnement, aucune question de disposition



L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 1



La désignation de numéro de la pièce pour des rangées extérieures de la série LED de TYF (OD) est expliquée comme suit :

L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 2



L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 3



Numéro de la pièce Puissance typique (w) Le TDC nominal (k) Le minimum a palpité le flux (le LM) Flux pulsé typique (LM) Tension typique (v) Courant nominal (mA) Efficacité typique (lm/W)
ML13070302P530E*7 3,1 3000 K 377 419 9,6 320 135
ML13070302P535E*7 3,1 3500 K 382 425 9,6 320 137
ML13070302P540E*7 3,1 4000 K 385 428 9,6 320 138
ML13070302P550E*7 3,1 5000 K 388 431 9,6 320 139
ML13070302P557E*7 3,1 5700 K 391 434 9,6 320 140
ML13070302P565E*7 3,1 6500 K 388 431 9,6 320 139
ML13070302P522E*8 3,1 2200 K 304 338 9,6 320 109
ML13070302P527E*8 3,1 2700 K 326 363 9,6 320 117
ML13070302P530E*8 3,1 3000 K 338 375 9,6 320 121
ML13070302P535E*8 3,1 3500 K 346 384 9,6 320 124
ML13070302P540E*8 3,1 4000 K 352 391 9,6 320 126
ML13070302P550E*8 3,1 5000 K 357 397 9,6 320 128
ML13070302P557E*8 3,1 5700 K 363 403 9,6 320 130
ML13070302P565E*8 3,1 6500 K 357 397 9,6 320 128
ML13070302P522E*9 3,1 2200 K 262 291 9,6 320 94
ML13070302P527E*9 3,1 2700 K 285 316 9,6 320 102
ML13070302P530E*9 3,1 3000 K 296 329 9,6 320 106
ML13070302P535E*9 3,1 3500 K 304 338 9,6 320 109
ML13070302P540E*9 3,1 4000 K 310 344 9,6 320 111
ML13070302P550E*9 3,1 5000 K 315 350 9,6 320 113
ML13070302P557E*9 3,1 5700 K 321 357 9,6 320 115





L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 4



L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 5



L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 6

5,1 l'information de Binning de couleur


Le schéma 1 : Graphique des poubelles d'essai dans l'espace chromatique de x/y (conditions d'essai pulsées, Tj = 25°C)



L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 7

CIE1931-x



Tableau 38 : 2-Step à 5 définitions de poubelle de couleur d'ellipse de macadam d'étape pour la chaîne de noyau d'épi de TYF



Nominal

LE TDC

Point central AXE PRINCIPAL (a, b)

Ellipse







Ange de rotation, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1







































































L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 8


6,1 tableau 39 : Estimations maximum


L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 9

Notes pour le tableau 12 :

  • Conduit les rangées à un entretien plus élevé de lumen de courants cependant peut être réduit.
  • On doit observer le courant approprié sous-sollicitant pour maintenir la température de jonction au-dessous du maximum
  • L'opération pulsée avec un courant maximal d'entraînement égal à la crête indiquée a palpité courant en avant est acceptable si la période active d'impulsion est ≤1ms par cycle et le coefficient d'utilisation est ≤10%
  • Des diodes électroluminescentes ne sont pas conçues pour être conduites dans la tension inverse et ne produiront pas la lumière dans cette condition. Estimation maximum donnée pour la référence seulement.

L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 10



L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 11



Notes : 1. Toute la tolérance de dimension est ±0.2mm sauf indication contraire. 2. point de mesure de comité technique à la cathode



L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 12



ÉTAT DE SOUDURE RECOMMANDÉ

Pour la soudure de manuel. Veuillez employer la soudure sans plomb et la soudure sera mise en application utilisant un peu de soudure à a

la température inférieure à 350C, et sera finie d'ici 3,5 secondes pour une terre. Aucune force externe ne sera appliquée

à la pièce de résine tandis que la soudure est mise en application. Le prochain processus de la soudure devrait être suivi après que le produit ait

revenez à la température ambiante. PRÉCAUTION : CONTRÔLE DE TEMPÉRATURE



L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 13



L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 14



Emballage et étiquetage de produit



L'épi de puce à protubérance de C.C 10W-1500W a mené 3 ans de structure simple de garantie et facile à installer 15
